Pasek narzędzi Filtr wyboru

Filtry wyboru pomagają wybrać specyficzne typy elementów w obszarze graficznym lub w arkuszu rysunku. Na przykład, należy wybrać filtr dla ścian, aby można było wybrać tylko ściany.

Aby przełączać wyświetlanie paska narzędzi Filtr wyboru, należy:

Kliknąć Przełączaj pasek narzędzi Filtr wyboru (pasek narzędzi Standardowe) lub nacisnąć F5.

Można użyć filtra wyboru, aby wybrać określone elementy modelu, takie jak szkice, płaszczyzny i ściany. Można filtrować segmenty szkicu, wybierając tylko segmenty szkicu i ignorując wymiary. Segment szkicu jest linią, łukiem, elipsą, parabolą lub splajnem, który jest częścią szkicu.

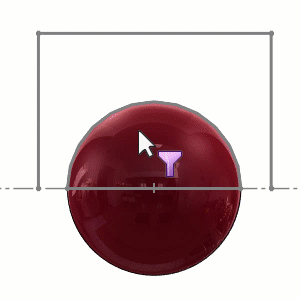

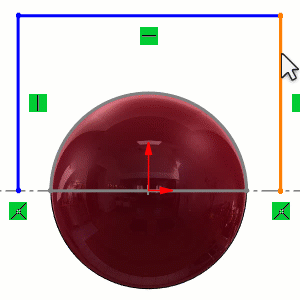

Obrazy te ilustrują różnicę pomiędzy segmentami szkicu a filtrami szkicu. Jeden obraz pokazuje, że można wybrać tylko segmenty szkicu. Nie można wybrać punktów, całych szkiców ani ścian. Drugi obraz pokazuje, że można wybrać tylko kompletne szkice. Nie można wybrać ścian ani segmentów.

Segmenty szkicu Filtry szkicu

Następujące narzędzia na pasku narzędzi Filtr wyboru umożliwiają określenie zachowania Filtra wyboru:

Przełączaj filtry wyboru Włącza lub wyłącza wybrane filtry. Można również nacisnąć klawisz F6.
Wyczyść wszystkie filtry Wyczyszcza wszystkie wybrane filtry.
Wybierz wszystkie filtry Wybiera wszystkie filtry.
Odwróć wybór Wybrane są wszystkie inne elementy podobne do wybranych elementów (na przykład ściany, krawędzie, wierzchołki) a oryginalne wybory są anulowane.
Pozostałe narzędzia na pasku narzędzi Filtr wyboru są filtrami. Należy wybrać filtry, które pasują do elementów, które chcemy wybrać w obszarze graficznym.
Filtr wierzchołków Filtr symboli tolerancji położenia i kształtu
Filtr krawędzi Filtr notatek/odnośników
Filtr ścian Filtr baz pomiarowych
Filtr obiektów powierzchniowych Filtr symboli spoin
Filtr obiektów bryłowych Filtr ściegów spoin
Filtr osi Filtr pól odniesienia
Filtr płaszczyzn Filtr oznaczeń gwintu
Filtr punktów szkicu Filtr bloków
Filtr szkiców Filtr symboli kołków ustalających
Filtr segmentów szkicu Filtr punktów połączenia
Filtr punktów środkowych Filtr punktów trasy
Filtr znaczników środka Filtr fasetek siatki
Filtr linii środkowych Filtr krawędzi fasetek siatki
Filtr wymiarów/objaśnień otworów Filtr wierzchołków fasetek siatki
Filtr symboli wykończenia powierzchni
Dla niektórych filtrów dostępne są skróty klawiaturowe:
Krawędzie E
Ściany X
Wierzchołki V
Kiedy aktywny jest filtr wyboru, wskaźnik zmienia się na . Gdy wskaźnik znajduje się obok filtrowanego elementu, obejmuje ikonę dla tego elementu, na przykład ściany .
