Konwertowanie siatki BREP na standardową BREP

Można użyć polecenia Konwertuj siatkę na standardową, aby przekonwertować ściany siatki BREP z rozpoznaną geometrią na standardowe ściany BREP.

Funkcja ta działa dla obiektów siatki BREP lub hybrydowych obiektów siatki, które mają rozpoznaną geometrię. Funkcja ta działa najlepiej w przypadku siatek o dobrze zdefiniowanej geometrii planarnej, cylindrycznej, stożkowej i sferycznej, które nie mają znaczących zakłóceń.

Aby przekonwertować siatkę BREP na standardową BREP, należy:

  1. Otworzyć model z siatką BREP lub obiektami siatki hybrydowej z segmentowanymi i rozpoznanymi ścianami.
  2. Wykonać jedną z następujących czynności:
    • Kliknąć obiekt prawym przyciskiem myszy i wybrać polecenie Konwertuj siatkę na standardową .
    • Kliknąć opcje Wstaw > Siatka > Konwertuj siatkę na standardową .
    • W menedżerze poleceń CommandManager Modelowanie siatki kliknąć polecenie Konwertuj siatkę na standardową .
  3. W menedżerze właściwości PropertyManager, w części Wybierz obiekt, wybrać obiekty do przekonwertowania posegmentowanych, rozpoznanych ścian siatki BREP na standardowe ściany BREP.

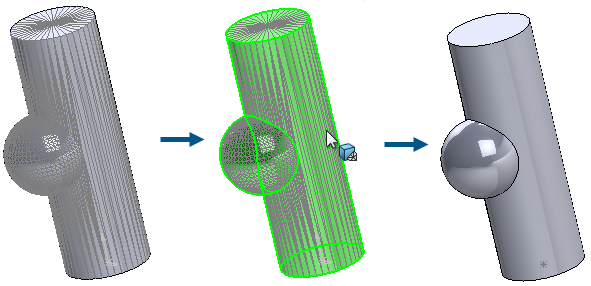

    Kolory wskazują ściany siatki, które są rozpoznawane lub nierozpoznawane.
  4. Kliknąć przycisk , aby przekonwertować rozpoznane ściany siatki BREP podzielonej na segmenty na standardowe ściany BREP.
    Można powtórzyć ten proces, aby spróbować rozpoznać i przekonwertować dodatkowe ściany.
    Przekonwertowane standardowe ściany BREP są widoczne w drzewie operacji FeatureManager z nazwą Konwertuj na standardowe BREP i ikoną .
