Wstawianie obrazu szkicu w rysunkach

Istnieje możliwość wstawiania obrazów (pliki typu .bmp, .gif, .jpg, .jpeg, .tif oraz .wmf) do rysunku, jak w szkicu.

Aby wstawić obraz do rysunku, należy:

  1. Kliknąć Obraz szkicu (pasek narzędzi Szkic) lub Wstaw > Obraz.
  2. Ustawić opcje w menedżerze właściwości PropertyManager Obraz szkicu, a następnie kliknąć .
Obrazy są wstawiane tak, że ich współrzędne (0,0) znajdują się w pozycji (0,0) rysunku (lewy dolny narożnik).
  • Obrazy można przeciągać i zmieniać ich rozmiary w obszarze graficznym.
  • Pozycją, rozmiarem, obrotem i przezroczystością obrazów można sterować w menedżerze właściwości PropertyManager Obrazu szkicu.
  • Aby otworzyć menedżer właściwości PropertyManager i włączyć przeciąganie, należy dwukrotnie kliknąć obraz.

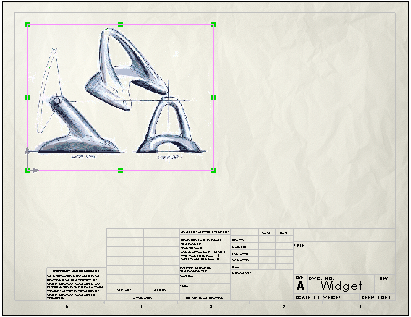

Przykład: Używanie obrazu szkicu w rysunkach
