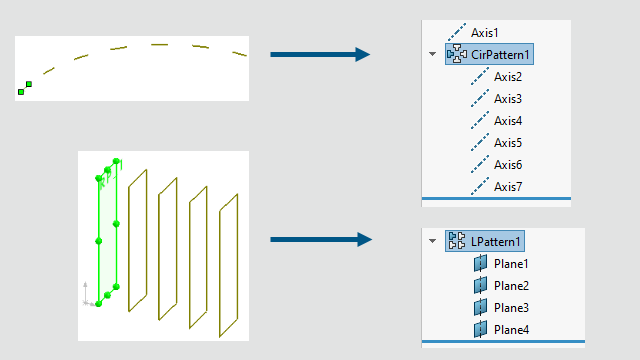

Można tworzyć liniowe lub kołowe szyki płaszczyzn i osi.
Aby uzyskać geometrię odniesienia szyku, należy:
- Otworzyć część, kliknąć opcje i wybrać pozycję Szyk liniowy lub Szyk kołowy.
- W menedżerze właściwości PropertyManager wybrać Geometria odniesienia.
- Dla opcji Płaszczyzna odniesienia lub oś odniesienia do szyku
wybrać płaszczyznę lub oś do szyku.
- Określić parametry, a następnie kliknąć przycisk
.
Można modyfikować parametry odstępów i wystąpień dla
kierunku 1 i
kierunku 2. Można pomijać, zmieniać i usuwać wystąpienia.
Ograniczenia:
- Jeżeli płaszczyzna zawiera szkic, szyk płaszczyzny nie jest szykiem szkicu.
- Szyk może zawierać tylko jeden element geometrii odniesienia, jedną płaszczyznę lub jedną oś.
