Podczas zapisywania rysunku SOLIDWORKS może automatycznie przypisać tytuł rysunku w oparciu o pierwszy widok modelu odniesienia.
Korzyści: Ta aktualizacja pomaga zachować spójność, utrzymując tytuł rysunku dostosowany do jego modelu nadrzędnego.
Funkcję tę można włączyć, wybierając opcję Użyj tytułu części lub złożenia jako nowego tytułu rysunku znajdującą się w części na pasku akcji.
Po włączeniu tej opcji tytuł rysunku określa się na podstawie pierwszego widoku modelu dodanego do rysunku. Zachowanie to może mieć zastosowanie przy pierwszym zapisywaniu pliku lub przy każdym zapisywaniu, w zależności od konfiguracji.

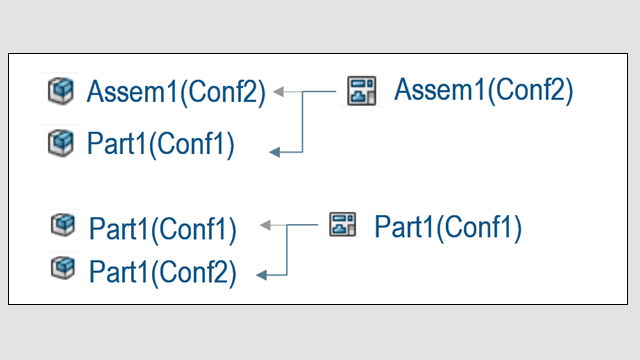

Reguły przypisywania tytułu rysunku są następujące:
- Jeżeli model odniesienia ma jedną konfigurację, tytuł rysunku odpowiada nazwie modelu.
- Jeżeli model odniesienia ma wiele konfiguracji, tytuł rysunku zawiera nazwę modelu i konfigurację z pierwszego widoku. Na przykład:
Assembly1(Config1).
Ta opcja dotyczy również narzędzia Zapisz seryjnie w 3DEXPERIENCE, co pomaga usprawnić nadawanie nazw plikom podczas operacji masowych.
