Niezależnie od tego, czy aktualizacje pochodzą z ECAD czy MCAD, użytkownik może zarządzać zmianami w powiązaniach element nadrzędny-podrzędny i akceptować je lub odrzucać.
Podczas pracy z plikami IDX3.0 rozwiązanie CircuitWorks obsługuje obecnie powiązania element nadrzędny-podrzędny pomiędzy komponentami i innymi elementami płyty, takimi jak: obszary w obrębie, obszary poza obrębem, platerowane otwory i nieplaterowane otwory. Zmiany tych elementów można zaakceptować lub odrzucić z poziomu ECAD lub MCAD.
Korzyści:
- Możliwość akceptowania lub odrzucania wszystkich powiązanych zmian w jednej operacji, niezależnie od tego, czy aktualizacje pochodzą z ECAD czy MCAD.
- Podczas modyfikowania komponentów nadrzędnych w MCAD wszystkie powiązane elementy podrzędne są aktualizowane automatycznie podczas eksportu do CircuitWorks.
Aby użyć tej funkcji, należy wykonać następujące czynności:
- Kliknąć .

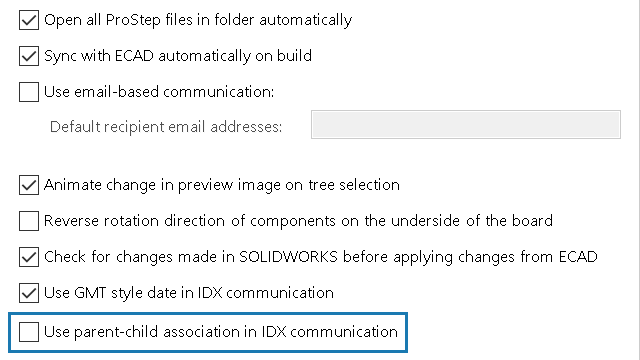

- Wybrać opcję ProStep EDMD i opcję Użyj powiązania element nadrzędny-podrzędny w komunikacji IDX.
