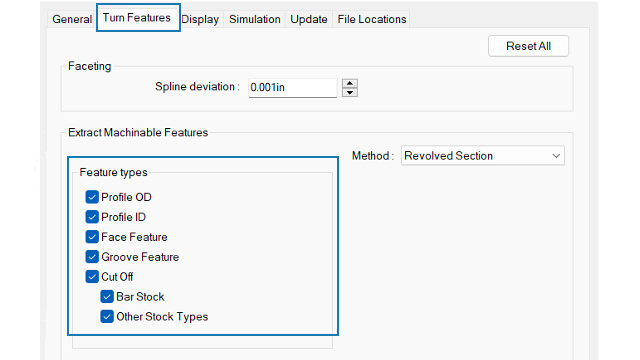

| Średnica zewnętrzna profilu |
Rozpoznaje średnice zewnętrzne profilu w aktywnej części za pomocą narzędzia Wyodrębnij operacje podlegające obróbce. |
| Średnica wewnętrzna profilu |
Rozpoznaje średnice wewnętrzne profilu w aktywnej części za pomocą narzędzia Wyodrębnij operacje podlegające obróbce. |
| Operacja ściany |
Rozpoznaje operacje ściany w zależności od typu produktu wyjściowego:
- Okrągły pręt. Rozpoznaje operację pojedynczej ściany na początku modelu części.
- Dowolny typ produktu wyjściowego inny niż okrągły pręt. Rozpoznaje:
- Operacje ściany na początku modelu części. (Te operacje pojawiają się w tej samej Konfiguracji skrętu, co inne rozpoznane operacje Skrętu).
- Operacje ściany na końcu modelu części. (Te operacje pojawiają się w obszarze odwróconej Konfiguracji skrętu).
Jeśli opcja ta nie jest zaznaczona, oprogramowanie nie tworzy operacji ściany w sekcji Konfiguracja skrętu. Operacje ściany można dodawać przy użyciu funkcji Interaktywnego rozpoznawania operacji.
|
| Operacja rowka |
Rozpoznaje operacje rowka w aktywnej części za pomocą narzędzia Wyodrębnij operacje podlegające obróbce. |
| Odetnij |
Rozpoznaje określony typ operacji odcięcia:
- Pręt. Jeśli typem produktu wyjściowego jest pręt, rozpoznawane są operacje odcięcia w tej samej Konfiguracji skrętu, co inne rozpoznane operacje.
- Inne typy produktu wyjściowego. Jeśli typ produktu wyjściowego jest inny niż okrągły pręt, rozpoznaje operacje odcięcia pod tą samą Konfiguracją skrętu, co inne rozpoznane operacje.
|
