Szybszy dostęp i łatwiejsze wyszukiwanie w atrybutach elektrycznych (2025 SP3)

W SOLIDWORKS Routing można efektywniej wyszukiwać i korzystać z Atrybutów elektrycznych. Ulepszony dostęp i pasek wyszukiwania umożliwiają szybkie filtrowanie przewodów i kabli według wartości właściwości.

Korzyści: Dzięki tym udoskonaleniom można łatwiej wyszukiwać atrybuty elektryczne, szybciej z nich korzystać i są one bardziej spójne z resztą SOLIDWORKS Routing.

Udoskonalenia atrybutów elektrycznych obejmują:

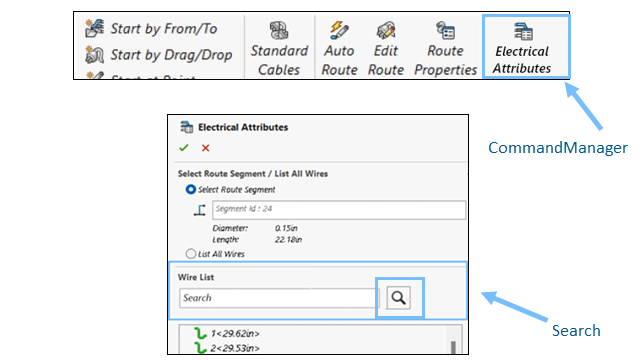

  • Szybkie wyszukiwanie w menedżerze właściwości PropertyManager Atrybuty elektryczne

    Listę przewodów można filtrować, wprowadzając dane w nowym pasku wyszukiwania. Podczas wprowadzania SOLIDWORKS Routing zawęża listę tak, aby pasowała do wyszukiwania na podstawie wartości właściwości. Obsługiwane są dopasowania częściowe i nie są uwzględniane wielkości liter. Jeśli wyszukiwanie nie przyniesie żadnych wyników, zostanie wyświetlony komunikat.

  • Łatwy dostęp z poziomu menedżera poleceń CommandManager i menu

    Atrybuty elektryczne można otwierać bezpośrednio z karty Wyznaczanie trasy w menedżerze poleceń CommandManager lub przechodząc do Narzędzia > Wyznaczanie trasy > Elektryka > Atrybuty elektryczne . Można również kliknąć prawym przyciskiem myszy segment trasy lub operację Trasa1 w podzespole, aby go uruchomić.

  • Wskazówki dotyczące etykietek narzędzi

    Po najechaniu kursorem na ikonę Atrybuty elektryczne etykietka narzędzia wyjaśnia, co jest widoczne w Atrybutach elektrycznych wybranego segmentu trasy. Informacje te ułatwiają użytkownikom szybkie zrozumienie narzędzia.

  • Ulepszona świadomość kontekstu

    Podczas pracy w złożeniu najwyższego poziomu z wieloma podzespołami, SOLIDWORKS Routing prosi o zdecydowanie, dla którego złożenia trasy mają zostać wyświetlone Atrybuty elektryczne. Aby uzyskać dostęp do narzędzia, można kliknąć prawym przyciskiem myszy operację trasy w podzłożeniu. Menedżer właściwości PropertyManager Atrybuty elektryczne jest dostępny zarówno ze środowiska 3D, jak i ze spłaszczania tras.

  • Inteligentniejsze wyniki wyszukiwania kabli

    Podczas wyszukiwania, gdy wynik jest zgodny z ośrodkiem kabla, SOLIDWORKS Routing pokazuje tylko kabel i jego pasujące ośrodki, a nie całą listę ośrodków.
