Określanie szablonu Z do góry

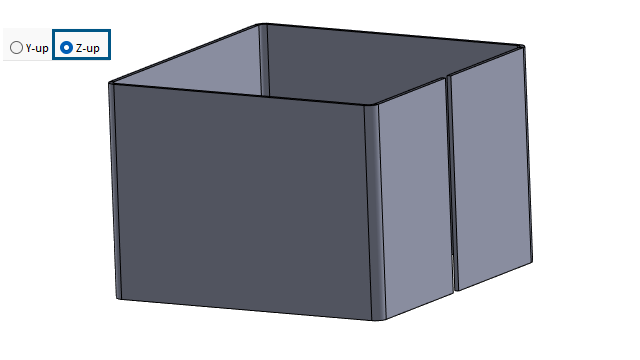

Podczas tworzenia części lub złożenia można wybrać szablon dla orientacji Z do góry.

Podczas tworzenia części można wybrać opcję Y do góry lub Z do góry i zbudować na szablonie. We wcześniejszych wersjach oprogramowanie SOLIDWORKS miało tylko domyślną orientację Y do góry.
Ustawienia orientacji Y do góry i Z do góry są dostępne tylko dla domyślnych szablonów tworzonych przez SOLIDWORKS.

Można określić domyślny szablon SOLIDWORKS Z do góry podczas tworzenia nowego dokumentu SOLIDWORKS.

Po czystej instalacji można określić domyślną orientację w oknie dialogowym Jednostki i standard wymiarowania.

Aby określić szablon Z do góry podczas tworzenia nowego dokumentu SOLIDWORKS, należy:
  1. Kliknąć opcję Nowy (pasek narzędzi Standard) lub Plik > Nowy.
  2. W oknie dialogowym:
    1. Wybrać typ dokumentu, na przykład część lub złożenie.
    2. Określić opcję:
      • Y do góry. Oś Y jest skierowana do góry.
      • Z do góry. Oś Z jest skierowana do góry.
    3. Kliknąć OK.
Aby określić szablon Z do góry w oknie dialogowym Jednostki i standard wymiarowania, należy:
  1. Otworzyć okno dialogowe Jednostki i standard wymiarowania:
    1. W prawym dolnym rogu okna graficznego, na pasku zadań kliknąć IPS.
    2. Określić jednostki:
      • MKS (metr, kilogram, sekunda)
      • CGS (centymetr, gram, sekunda)
      • MMG (milimetr, gram, sekunda)
      • IPS (cal, funt, sekunda)
    3. Kliknąć Edytuj jednostki dokumentu....
  2. W oknie dialogowym Jednostki i wymiary, w części Orientacja, określić opcję:
    • Y do góry. Oś Y jest skierowana do góry.
    • Z do góry. Oś Z jest skierowana do góry.
  3. Kliknąć OK.
