Tworzenie wymiarów długości dla operacji pochylenia

Można utworzyć wymiary długości dla operacji pochylenia.

Narzędzia Wymiar rozmiaru DimXpert można użyć do tworzenia wymiarów dla operacji pochylenia, takich jak kliny i stożki. Wymiar jest zwykle wymiarem odległości z tolerancjami. Wymiar może być zlokalizowany pomiędzy dwiema krawędziami końców pochylenia lub krawędziami kołowymi walca.

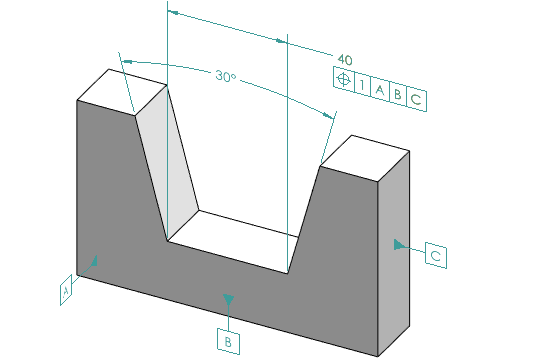

Tworzenie wymiarów długości w klinach

Aby utworzyć wymiary długości w klinach, należy:
  1. Kliknąć Wymiar rozmiaru (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Wymiar rozmiaru.
  2. Kliknąć ścianę jednej z płaszczyzn bocznych.
  3. W selektorze funkcji kliknąć opcję Utwórz operację Szerokość/Klin .
  4. Kliknąć ścianę drugiej strony.
  5. Kliknąć ścianę płaszczyzny końcowej, która jest płaszczyzną, która przecina obie strony, a następnie kliknąć .
  6. Umieścić wymiar kąta.
  7. Kliknąć Wymiar rozmiaru (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Wymiar rozmiaru.
  8. Kliknąć płaszczyznę końcową.
  9. Kliknąć w obszarze graficznym, aby umieścić wymiar szerokości.
  10. Zastosować tolerancję geometryczną do operacji szerokości, aby utworzyć objaśnienie położenia.

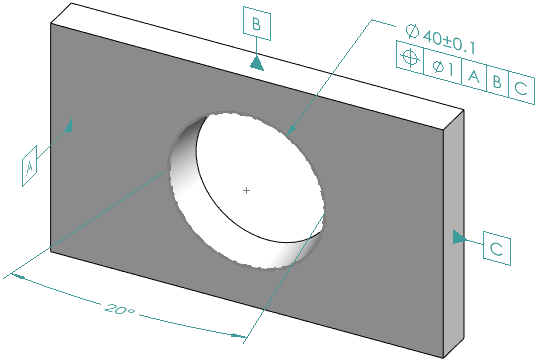

Tworzenie wymiarów długości w stożkach

Aby utworzyć wymiary długości w stożkach, należy:
  1. Kliknąć Wymiar rozmiaru (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Wymiar rozmiaru.
  2. Kliknąć ścianę stożkową, aby utworzyć operację stożka.
  3. Umieścić wymiar kąta.
  4. Kliknąć górną krawędź, aby utworzyć operację okręgu przecięcia i wymiar średnicy.

    Patrz temat Pomocy SOLIDWORKS: Operacje DimXpert.

  5. Zastosować tolerancję geometryczną do operacji okręgu przecięcia, aby utworzyć objaśnienie położenia.
