Można użyć narzędzia Konwertuj siatkę na standardową, aby przekonwertować ściany siatki BREP z rozpoznaną geometrią na standardowe ściany BREP.
Funkcja ta działa dla obiektów siatki BREP lub hybrydowych obiektów siatki, które mają rozpoznaną geometrię. Funkcja ta działa najlepiej w przypadku siatek o dobrze zdefiniowanej geometrii planarnej, cylindrycznej, stożkowej i sferycznej, które nie mają znaczących zakłóceń.
Zalety: Standardowa geometria BREP jest bardziej funkcjonalna niż geometria siatkowa czy hybrydowa.
Aby przekonwertować siatkę BREP z rozpoznanymi ścianami na standardową BREP, należy:

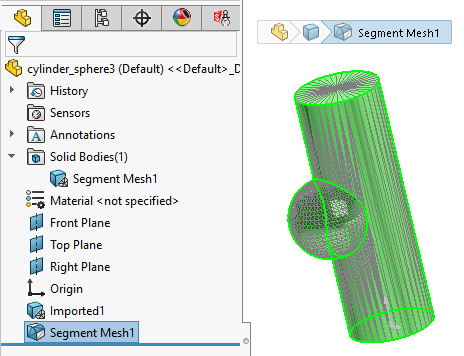

- Otworzyć model z siatką BREP lub obiektami siatki hybrydowej z segmentowanymi i rozpoznanymi ścianami.
Ten model z siatką został posegmentowany na ściany cylindryczne, sferyczne i planarne.
- Wykonać jedną z następujących czynności:
- Kliknąć obiekt prawym przyciskiem myszy i wybrać polecenie Konwertuj siatkę na standardową
.
- Kliknąć opcje .
- Kliknąć Konwertuj ściany siatki na ściany standardowe (menedżer poleceń CommandManager modelowania siatki).
-

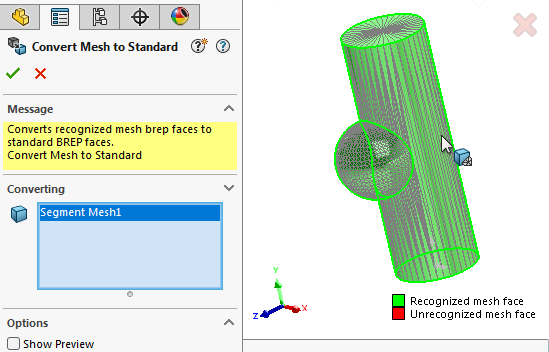

W menedżerze właściwości PropertyManager, w części Wybierz obiekt, wybrać obiekty do przekonwertowania posegmentowanych, rozpoznanych ścian siatki BREP na standardowe ściany BREP.
Kolory wskazują ściany, które są rozpoznawane lub nierozpoznawane. Można określić te kolory Rozpoznane ściany siatki i Nierozpoznane ściany siatki w menu .

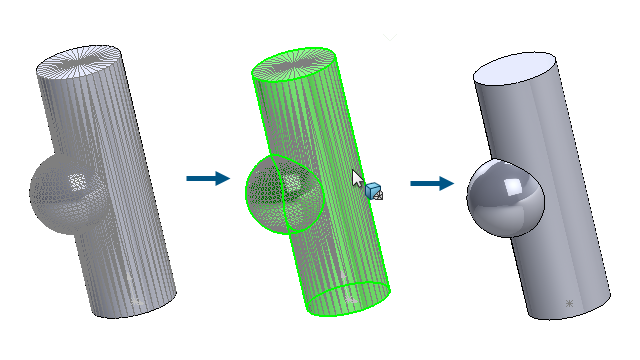

Ten cały model jest rozpoznawany jako jedna operacja
Konwertuj siatkę na standardową, pokazana jako zielona
rozpoznana ściana siatki, jak wskazano w legendzie w prawym dolnym rogu obszaru graficznego.
- Kliknąć przycisk
, aby przekonwertować rozpoznane ściany siatki BREP podzielonej na segmenty na standardowe ściany BREP.
Przekonwertowane standardowe ściany BREP są widoczne w drzewie operacji FeatureManager® z nazwą Konwertuj na standardowe BREP i ikoną .
