Odgięcia krawędzi o wielu długościach i automatyczne wymiary długości odgięcia

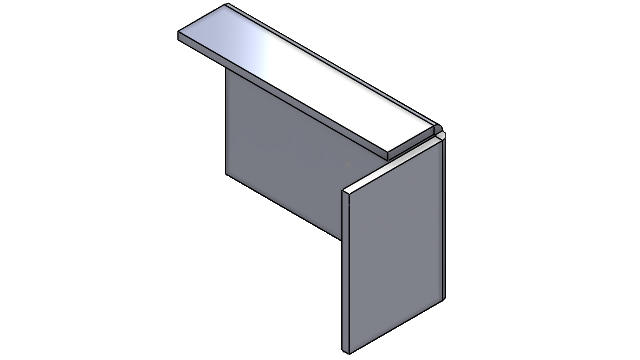

Podczas tworzenia odgięć krawędzi w częściach arkusza blachy można tworzyć odgięcia o różnych długościach.

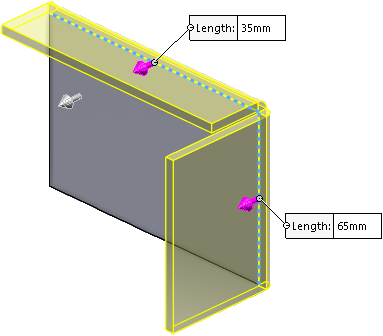

W menedżerze właściwości PropertyManager można wybrać opcję Odgięcie o wielu długościach i określić długość każdego odgięcia w operacji. Długość można określić w menedżerze właściwości PropertyManager lub w obszarze graficznym.

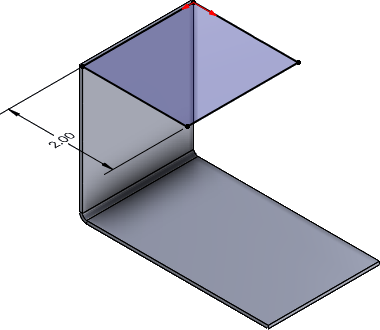

W menu Narzędzia > Opcje > Właściwości dokumentu > Arkusz blachy, w części Opcje odgięcia krawędzi można wybrać opcję Automatycznie dodawaj wymiar długości odgięcia do profili odgięcia.

Gdy opcja jest wybrana:
  • SOLIDWORKS automatycznie dodaje wymiary długości do wszystkich profili odgięcia krawędzi
  • Wymiar szkicu (nie wymiar operacji) kontroluje długość odgięcia
