Criar Polisólidos

Use o comando Polisólido para desenhar sólidos 3D na forma de paredes poligonais.

Polisólidos podem conter segmentos retos e curvos de uma altura e largura específica.

Para criar Polisólidos, use um destes métodos:

  • Especifique vértices, um a um.
  • Converta entidades 2D existentes, como Linhas, Polilinhas, Arcos, Círculos, Elipses e Splines.

As entidades de Polisólidos são sólidos 3D que você pode modificar usando comandos de edição para sólidos 3D.

Para criar Polisólidos especificando vértices:

  1. Clique em Sólidos > Desenhar > Polisólido (ou digite Polisólido).
  2. Opcionalmente, especifique o seguinte:
    • Altura. Especifique a altura do Polisólido.
    • Largura. Especifica a largura do Polisólido.
    • Justificar. Especifica o posicionamento do Polisólido em relação à linha que define o Polisólido (Centro, Esquerda ou Direita).
  3. Na área de gráficos, especifique o ponto inicial do primeiro segmento do Polisólido.
  4. Especifique as opções do próximo segmento:
    • Arco. Altera o tipo de segmento para um Arco.
    • Desfazer. Desfaz um segmento anterior.
  5. Especifique o ponto final do segmento.
  6. Siga um destes procedimentos:
    • Especifique cada segmento sucessivo de acordo com as etapas 4 e 5.
    • Após especificar pelo menos dois segmentos, especifique a opção Fechar para criar um Polisólido fechado ou pressione Enter.

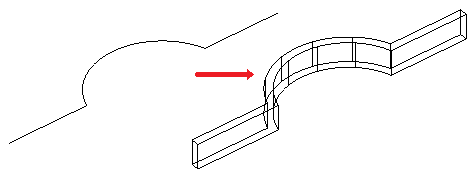

Para criar Polisólidos a partir de entidades existentes:

  1. Clique em Sólidos > Desenhar > Polisólido (ou digite Polisólido).
  2. Opcionalmente, especifique o seguinte:
    • Altura. Especifique a altura do Polisólido.
    • Largura. Especifica a largura do Polisólido.
    • Justificar. Especifica o posicionamento do Polisólido em relação à entidade que define o Polisólido (Centro, Esquerda ou Direita).
  3. Especifique a opção Entidade.
  4. Na área de gráficos, especifique as entidades que serão convertidas e pressione Enter.
  5. Pressione Enter.

    O Polisólido é criado com a altura e a largura especificada.

    Para evitar a criação de Polisólidos simples a partir de linhas e arcos consecutivos, use Polilinhas como entidades de base.

Acesso

Comando: Polisólido

Menu: Sólidos > Desenhar > Polisólido

Tópico principal

Criar sólidos
