Criar dimensões para entidades BIM

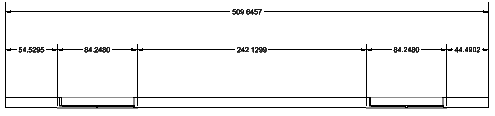

Use o comando DimensõesdeCadeiaBIM para criar cadeias de dimensão para entidades BIM. O comando detecta automaticamente pontos de dimensão apropriados em entidades BIM.

Opcionalmente, você pode agrupar automaticamente as dimensões dentro de uma cadeia para exibir claramente as dimensões de abertura e segmentos de parede.

O comando usa o padrão de dimensão e a tolerância especificados na categoria Configurações BIM da caixa de diálogo Opções.

Para criar uma cadeia de dimensão:

  1. Siga um destes procedimentos:
    • Na faixa de opções, clique em BIM > Anotar > Cadeia de dimensão .
    • No menu, clique em BIM > Dimensão > Cadeia de dimensão.
    • Digite DimensõesdeCadeiaBIM.
  2. Na área de gráficos, especifique as entidades BIM a serem dimensionadas e pressione Enter.
  3. Especifique o alinhamento adequado:
    • Horizontal
    • Vertical
    • Alinhado
  4. Na área de gráficos, especifique a posição da cadeia de dimensões.

Acesso

Comando: DimensõesdeCadeiaBIM

Menu: BIM > Dimensão > Cadeia de dimensão

Faixa de opções: BIM > Anotar > Cadeia de dimensão

Tópicos relacionados

Modificar dimensões existentes para entidades BIM

Dimensionar automaticamente desenhos BIM

Tópico principal

Dimensionar desenhos BIM
