Rotular entidades BIM

Use o comando EtiquetaBIM para rotular entidades BIM em um desenho BIM para fornecer informações detalhadas.

O software fornece uma Biblioteca de rótulos que contém um conjunto de etiquetas predefinidas para cada categoria de entidades BIM. Além disso, você pode definir etiquetas personalizadas que podem ser usadas para exibir propriedades adicionais de entidades BIM.

As etiquetas permanecem associadas às entidades BIM e são atualizadas automaticamente quando você modifica o modelo BIM.

O comando permite:

• Rotula uma ou várias entidades BIM especificadas
• Rotular entidades BIM por categoria

Ferramentas especializadas adicionais permitem que você rotule as seguintes entidades BIM individualmente ou de uma só vez:

• Portas
• Janelas
• Paredes

As ferramentas especializadas para a criação de etiquetas são agrupadas em um flyout no painel Anotar da guia da faixa de opções BIM.

Para rotular entidades BIM especificadas:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Inserir etiqueta.
   • No menu, clique em BIM > Etiqueta > Inserir etiqueta.
   • Digite EtiquetaBIM.
3. Digite o nome do de uma definição de bloco e pressione Enter.

   Nota: O comando usa o Bloco especificado para rotular todos as entidades BIM definidas, independentemente de seu tipo.

4. Na área de gráficos, especifique as entidades BIM para rotular e pressione Enter.

   Todas as entidades BIM especificadas são rotuladas.

Para rotular entidades BIM por categoria:

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Inserir etiqueta.
   • No menu, clique em BIM > Etiqueta > Inserir etiqueta.
   • Digite EtiquetaBIM.
3. Especifique uma definição de bloco.
4. Especifique a opção Categoria.
5. Especifique a categoria de entidades BIM que você deseja rotular:
   • Digite o nome da categoria e pressione Enter.

     - ou -

     Especifique a opção ? para listar as categorias disponíveis na janela de comando.

6. Na área de gráficos, especifique um conjunto de entidades BIM.

   Somente as entidades BIM da categoria especificada são rotuladas.

   Nota: Se você não especificou a categoria, o comando usará a mesma etiqueta para todas as entidades BIM da seleção.

Como rotular entidades de janela

Use rótulos de janela para numerar entidades de janela dentro do arquivo .dwg.

Você pode rotular todas as entidades da janela do desenho BIM ou de um conjunto de entidades de janela especificados. O conjunto de seleção pode incluir várias entidades BIM. Somente as entidades de janela serão rotuladas.

Para rotular janelas especificadas:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Como opção, especifique um rótulo padrão para as entidades de janela:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Janelas e selecione Definir como padrão para janelas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar janelas.
   • No menu, clique em BIM > Anotar > Etiquetar janelas.
   • Digite EtiquetaBIM.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.
5. Na área de gráficos, especifique as janelas para rotular e pressione Enter.

   Nota: O conjunto de seleção pode incluir qualquer entidade BIM. Somente as entidades de janela serão rotuladas.

Para adicionar etiquetas a todas as janelas em um desenho BIM:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Como opção, especifique um rótulo padrão para as entidades de janela:
   • Na paleta Biblioteca de etiquetas BIM, clique com o botão direito do mouse em uma etiqueta na categoria Janelas e selecione Definir como padrão para janelas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar todas as janelas.
   • No menu, clique em BIM > Etiqueta > Etiquetar todas as janelas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

   Todos as entidades de janela do desenho são rotuladas.

Como rotular entidades de porta

Use rótulos de porta para numerar entidades de porta dentro do arquivo .dwg.

Você pode rotular todas as entidades de porta do desenho BIM ou de um conjunto de entidades de porta especificados. O conjunto de seleção pode incluir várias entidades BIM. Somente as entidades de porta serão rotuladas.

Para rotular portas especificadas:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Como opção, especifique um rótulo padrão para as entidades de porta:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Portas e selecione Definir como padrão para portas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar portas.
   • No menu, clique em BIM > Rótulo > Etiquetar portas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

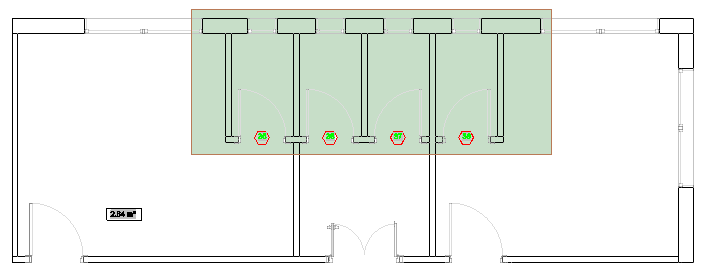

5. Na área de gráficos, especifique as entidades de porta para rotular e pressione Enter.

   Nota: O conjunto de seleção pode incluir várias entidades BIM. Somente as entidades de porta serão rotuladas.



Para adicionar rótulos a todas as portas em um desenho BIM:

Nota: Antes de começar, verifique se o bloco que você deseja usar como etiqueta existe.

1. Isole o desenho BIM em que você quer rotular as entidades BIM.
2. Como opção, especifique um rótulo padrão para as entidades de porta:
   • Na paleta Biblioteca de rótulos BIM, clique com o botão direito do mouse em uma etiqueta na categoria Portas e selecione Definir como padrão para portas.
3. Siga um destes procedimentos:
   • Na faixa de opções, clique em BIM > Anotar > Etiquetar todas as portas.
   • No menu, clique em BIM > Rótulo > Etiquetar todas as portas.
   • Digite EtiquetaBIM e especifique a categoria Portas.
4. Se você não especificou uma etiqueta padrão, especifique a definição do bloco.

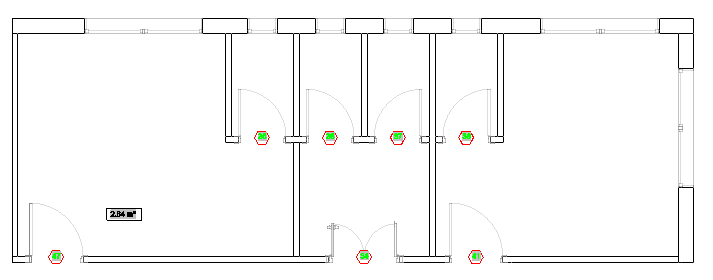

   Todas as entidades de porta do desenho são rotuladas.



Acesso

Comando: EtiquetaBIM

Faixa de opções: BIM > Anotar > Inserir etiqueta
