Criar curvas através de pontos XYZ

Para criar uma curva através de pontos XYZ:

  1. Clique em Curva através de pontos XYZ na barra de ferramentas Curvas ou clique em Inserir > Curva > Curva através de pontos XYZ.

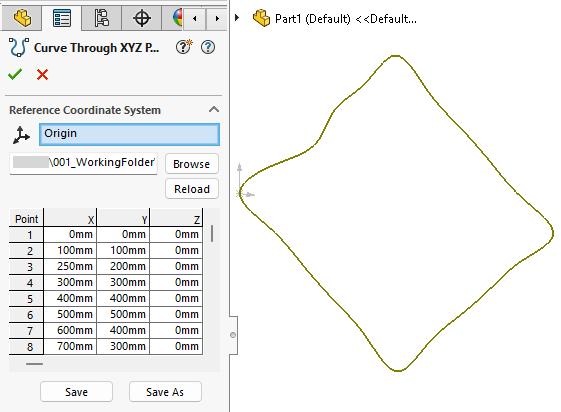

  2. No PropertyManager, siga um destes procedimentos:
    • Crie novos conjuntos de coordenadas clicando duas vezes nas células das colunas X, Y e Z e inserindo uma coordenada do ponto em cada uma. Criadas fora de um esboço, as coordenadas X, Y e Z são interpretadas de acordo com o sistema de coordenadas do plano Frontal.
      Os números na coluna Ponto definem a ordem na qual os pontos são conectados.
    • Clique em Procurar e selecione um arquivo .sldcrv ou .txt para colocar os pontos no espaço do Sistema de coordenadas de referência selecionado.

  3. Opcional: Clique em Recarregar para atualizar a curva com base em quaisquer modificações feitas no arquivo .sldcrv ou .txt usado para criá-la.
  4. Clique em para exibir a curva.
    O ícone Curva através de pontos XYZ aparece ao lado do nome da curva na árvore de projeto do FeatureManager.

Dicas para trabalhar com curvas através de pontos XYZ

Dicas para trabalhar com esta ferramenta:

Abra um arquivo de curva existente.

Clique em Procurar e vá até um arquivo de curva para abri-lo. Você pode abrir arquivos .sldcrv ou arquivos .txt que utilizam o mesmo formato dos arquivos .sldcrv. Também é possível criar curvas 3D no Microsoft Excel, por exemplo, salvá-las como arquivos .txt e, então, abri-las no SOLIDWORKS. Crie um arquivo contendo valores de coordenada para os pontos da curva usando um editor de texto ou aplicativo de planilha. O formato de arquivo precisa ser uma lista com três colunas, delimitadas por tabulações ou por espaços, somente com as coordenadas X, Y e Z. Não inclua cabeçalhos de coluna, como X, Y e Z nem qualquer outros dado.

Altere as coordenadas

Clique duas vezes na célula e insira um novo valor. (Conforme insere os valores, observe que a visualização da curva é exibida na área de gráficos.)

Adicione uma linha

Clique duas vezes em uma célula na linha abaixo da última linha numerada.

Insira uma linha

Selecione um número em Ponto e clique em Inserir. Uma nova linha é inserida acima da linha selecionada.

Exclua uma linha

Selecione um número em Ponto e pressione a tecla Delete.

Salve o arquivo de curva

Clique em Salvar ou Salvar como, vá até o local desejado e especifique o nome do arquivo. Se a extensão não for especificada, o aplicativo SOLIDWORKS adicionará a extensão .sldcrv.
