Ocultar/exibir anotações

Ocultar/exibir anotações permite alternar a visibilidade de tabelas ou anotações individuais em um desenho.

Ocultar uma dimensão é diferente de excluí-la:
  • Se você ocultar uma anotação, ela ainda estará presente na vista. Portanto, ela não será restaurada se você reimportar as anotações.
  • Se você excluir uma anotação, ela pode ser restaurada quando você importar as anotações novamente (se já não for exibida em outra vista).

Mostrar nomes de dimensão

Para mostrar nomes de dimensão:

Clique em Exibir > Ocultar/Exibir > Nomes de dimensão ou em Ocultar/Exibir itens > Exibir nomes de dimensão (barra de ferramentas Visualização antecipada).

Ocultar ou exibir anotações

Para ocultar ou exibir anotações:

  1. Clique em Ocultar/Exibir anotações Tool_Hide_Show_Annotations_Annotation.gif na barra de ferramentas de Anotação, ou clique em Exibir > Ocultar/exibir > Anotações .
    Todas as anotações são exibidas; as ocultas ficam acinzentadas.

    O ponteiro muda para pointer_hide_show_annotations.gif.

  2. Clique nas anotações que deseja exibir ou ocultar.
    Clique em uma anotação para ocultá-la: Clique em uma anotação para exibi-la:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Quando você oculta uma anotação, ela é oculta na folha de desenho, mas não é removida do banco de dados do modelo.

    Se você não está usando Visualizar > Ocultar/exibir > Anotações , é possível clicar com o botão direito em uma anotação e clicar em Ocultar para ocultar a anotação.

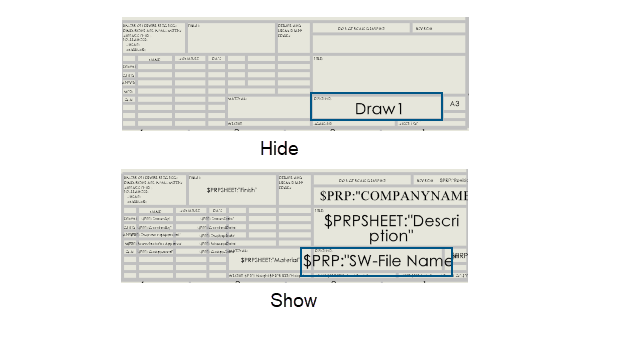

Ocultar ou mostrar expressões de texto de anotação

Você pode ocultar ou exibir expressões de texto de anotação em folhas de desenho.

Expressões de texto de anotação são textos de espaço reservado vinculados a uma propriedade personalizada. Essa opção é uma maneira rápida de ver as propriedades que se vinculam a uma nota.

Para ocultar ou mostrar expressões de texto de anotação:
Clique em Exibir > Ocultar/Exibir > Expressão de texto de anotação.
