Exemplo: Propagação de face usando o plano neutro como o tipo de inclinação

Usando Plano neutro como o Tipo de inclinação, ossível inclinar algumas faces externas, todas as faces externas, algumas faces internas, todas as faces internas, faces tangentes ou uma combinação de faces internas e externas. No PropertyManager, em Faces a aplicar inclinação, selecione os valores de Propagação de face abaixo.

O Plano neutro é a face ou plano que você seleciona para determinar a direção da extração ao criar um molde.

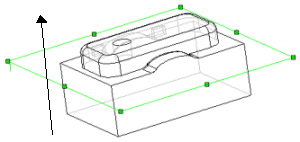

A direção do eixo Z desse plano escolhido é a direção em que a peça é ejetada do molde. Inverter direção altera a direção da inclinação e não a da extração. No exemplo a seguir, Plano 1 é o Plano neutro, com a seta indicando a direção de extração.



Propagação de face Descrição Seleção na área de gráficos Resultados iniciais
Nenhuma Somente a face selecionada é inclinada. A face superior é utilizada como plano neutro em todos os exemplos.
Ao longo da tangente Estende a inclinação a todas as faces tangentes à face selecionada. (As faces se encontram com cantos filetados).

As faces externas incluem as faces que você selecionar na base-extrusão.

Todas as faces Incline todas as faces próximas ao plano neutro e extrudadas do plano neutro.

As faces internas incluem as faces nas três extrusões de ressalto.

Faces internas Incline todas as faces internas extrudadas do plano neutro.
Faces externas Incline todas as faces externas ao lado do plano neutro.
