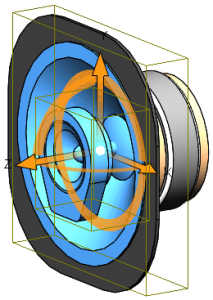

Criar vistas explodidas (Montagens) Você cria as vistas explodidas selecionando e arrastando peças na área de gráficos, criando uma ou mais etapas de explosão. Para criar uma vista explodida: Selecione uma destas opções: Clique em Vista explodida . Clique em Inserir > Vista explodida. Na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager , clique com o botão direito do mouse em um nome de configuração e clique em Nova vista explodida. Selecione um ou mais componentes a incluir na primeira etapa de explosão. No PropertyManager, os componentes são exibidos em Explodir componentes da etapa . As alças de rotação e translação aparecem na área de gráficos. Para mover ou alinhar as alças: Arraste a esfera central. Pressione Alt + arraste a esfera central ou um braço e solte-o em uma aresta ou face para alinhar a alça de translação com ela ou ele. Pressione Alt + arraste a esfera central ou um círculo e solte em uma aresta ou superfície curva para alinhar uma alça de rotação à aresta ou superfície curva. Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem. No PropertyManager, selecione Girar sobre cada origem do componente. Arraste uma alça de translação ou rotação para mover os componentes selecionados. Modifique as opções de explosão: Opção Descrição Inverter direção Inverte a direção da translação. Distância de explosão Especifica a distância de translação. Inverter direção Inverte a direção da rotação. Ângulo de rotação Especifica o ângulo de rotação. Clique em Concluído. A etapa de explosão é exibida em Etapas de explosão. Crie mais etapas de explosão conforme necessário e clique em . O recurso de vista explodida, Vista explodida , aparece na guia ConfigurationManager: Família CAD e na guia ConfigurationManager na configuração em que a vista explodida foi criada. As etapas explodidas são exibidas na vista explodida. Cada configuração pode ter várias vistas explodidas. Conteúdo Autodimensionamento de componentes Quando você explode vários componentes em uma etapa, é possível espaçá-los igualmente ao longo do eixo. Usar uma vista explodida de uma submontagem ou de uma peça multicorpos Editar uma etapa de explosão (montagens) Você pode editar uma etapa de explosão para adicionar, excluir ou reposicionar componentes. Você pode editar uma etapa de explosão enquanto cria a vista explodida ou depois de salvá-la. Editar uma etapa de explosão Você pode excluir uma etapa de explosão de uma vista explodida. Incluindo rotações nas vistas explodidas Você pode criar etapas de vista explodida que giram um componente com ou sem translação linear. Explosão radial Você pode explodir componentes alinhados radialmente/cilindricamente a um eixo em um passo. Tópico paiVistas explodidas em montagens Copiar vistas explodidas Linhas de explosão inteligentes Exibir resultados de Linhas de explosão nas Vistas explodidas Explodir e recolher uma vista explodida PropertyManager de Explodir (Montagens)
