Criar uma aparagem de canto

A ferramenta Aparar canto corta ou adiciona material a peças de chapa metálica planificadas em uma aresta ou face.

Para criar uma aparagem de canto:

  1. Criar uma peça de chapa metálica.
  2. Clique em Aparar canto Tool_Corner_Trim_Sheet_Metal.gif (barra de ferramentas Chapa metálica) ou em Inserir > Chapa metálica > Aparar canto.
  3. No PropertyManager de Aparar canto, defina o seguinte em Opções de alívio:
    1. Selecione as arestas para Arestas de canto .
    2. Clique em Coletar todos os cantos.
    3. Selecione um valor para o Tipo de alívio.
    4. Selecione ou desmarque Centralizado nas linhas de borda.
    5. Defina um valor para Raio ou Comprimento lateral.
    6. Selecione Razão de espessura para definir um valor.
    7. Selecione Tangente à dobra.
    8. Selecione Adicionar cantos filetados para definir um valor para Raio PM_Radius.gif.
  4. Clique em .

Adicionar ou subtrair material em peças planas

Para adicionar ou subtrair um material de uma peça planificada:

  1. No PropertyManager de Aparar canto, defina o seguinte em Opções de quebra de canto:

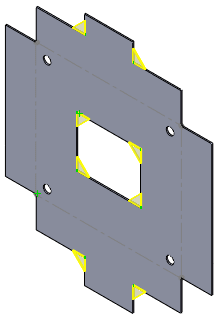

    1. Selecione Arestas de canto e/ou faces de flange PM_parameters.gif.
    2. Clique em Coletar todos os cantos.
      Coletar todos os cantos só fica disponível no estado planificado.

    3. Selecione ou desmarque Somente cantos internos.
    4. Selecione um Tipo de quebra: Chanfro PM_shm_Chamfer.gif ou Filete PM_shm_Fillet.gif.
    5. Defina um valor para Distância (Chanfro ou Raio PM_Radius.gif (Filete).
  2. Clique em PM_OK.gif.

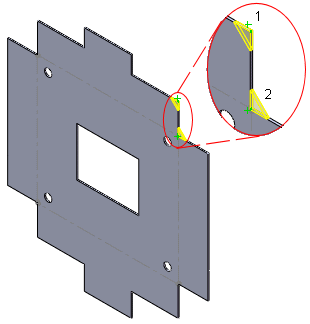

    1. Canto externo: cortar material

    2. Canto interno: adicionar material
