Criar vistas de quebra de modelo

Você pode criar vistas de quebra de modelo nas peças ou montagens.

1. Siga um destes procedimentos:
   • Clique em Inserir > Vista de quebra de modelo.
   • Clique em Vista de quebra de modelo (barra de ferramentas do MBD).
   • No ConfigurationManager, clique com o botão direito do mouse em uma configuração e clique em Nova vista de quebra de modelo.
   Na área de gráficos, os dois planos exibidos quebram o modelo. As alças nos planos permitem manipular o tamanho da região que é cortada do modelo.
2. No PropertyManager, em Alinhamento:
   1. Escolha o plano e o ângulo de rotação para a quebra.
      Você também pode selecionar um plano, uma face plana, uma face cilíndrica, uma aresta linear ou um eixo para determinar a orientação do plano. Se você selecionar uma face cilíndrica, aresta linear ou eixo, o plano predeterminado para a quebra é normal para o cilindro, a aresta linear ou o eixo.
      Para ver o efeito de suas escolhas, clique em Visualização.
   2. Como opção, especifique um Ângulo X ou Ângulo Y para girar os planos de quebra.
3. Na área de gráficos, use as alças para mover os planos vermelhos e verdes para selecionar a quantidade de material removida pela quebra.
   Você também pode especificar o Tamanho da quebra no PropertyManager.
4. No PropertyManager, e Etapas de quebra de modelo, clique em Aplicar para criar a primeira etapa de quebra.
   Uma quebra é aberta onde as linhas de quebra foram colocadas.

   Depois de criar uma etapa de quebra, você pode modificá-la clicando nela.
5. Para adicionar uma segunda etapa de quebra, em Etapas de quebra de modelo, clique em Adicionar etapa.
6. Repita as etapas 2 a 4 para especificar os detalhes da segunda etapa de quebra.
7. Para especificar o estilo do padrão de quebra, no PropertyManager:
   1. Clique na guia Estilos.
   2. Em Estilo, selecione um estilo, por exemplo, Quebra de linha em zigue-zague .
   3. Se você selecionar outro estilo além de quebra reta, para Método, selecione um dos seguintes:

      	Quebra contínua	Corte padrão no modelo inteiro.
      	Quebra individual	Corte padrão em cada corpo.

      Para quebras retas, o método é sempre uma quebra contínua.

   4. Como opção, em Propriedades, modifique o tamanho do espaçamento da quebra.
   5. Se você selecionar um estilo diferente de reta, você pode modificar a Intensidade e o Ângulo de rotação do padrão de corte.
   As escolhas feitas na guia Estilo se aplicam a todas as etapas de quebra.
8. Clique em .

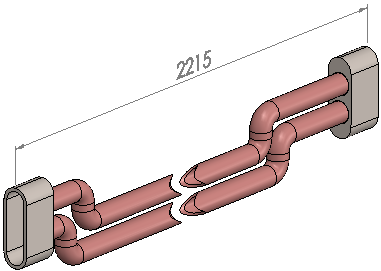

   Se as dimensões forem exibidas, elas permanecem as mesmas quando a quebra é aplicada.





   Uma nova configuração derivada, Vista da quebra do modelon, com o número de etapas de quebra criadas, é adicionada ao ConfigurationManager.
