Exibir áreas de uma peça menor ou maior que um determinado intervalo de espessura

Para exibir áreas de uma peça que tem espessura maior que ou menor que os valores de um intervalo:

  1. Em uma peça aberta, clique em Análise de espessura (barra de ferramentas Ferramentas) ou em Ferramentas > Análise de espessura.

  2. No PropertyManager, em Parâmetros da análise:
    1. Defina um valor para Espessura alvo .
    2. Selecione Exibir regiões espessas.
    3. Defina um valor para Limite da região espessa para definir o limite superior do intervalo.
    4. Se necessário, selecione Tratar cantos como espessura zero para desconsiderar cantos agudos da peça como finos. Todos os cantos são tratados como tendo espessura uniforme. Exemplo de Tratar cantos como espessura zero
  3. Em Configurações de cor, defina o intervalo de cor:
    • Selecione Faixa total de cores para exibir a peça em várias cores mostradas na Escala de espessura.
    • Desmarque Faixa total de cores, depois clique em Editar cores para exibir a peça em diferentes tons da Cor da espessura alvo e Cor do limite da região espessa.
  4. Em Configurações de cor, selecione uma das seguintes opções de exibição de Escala de espessura:
    Opção Descrição
    Contínuo Usa um intervalo de gradiente.
    Discreta Usa um número distinto de faixas de cores. Defina um valor.
  5. Opcional: Em Desempenho/precisão:
    1. Se for uma peça multicorpos, selecione um corpo na área de gráficos. A Análise de espessura pode ser executada em somente um corpo por vez. O nome do corpo aparece em Corpo para análise .
    2. Selecione na área de gráficos as faces para executar a Análise de espessura somente nas entidades selecionadas. Os nomes das faces aparecem em Faces para análise local .
    3. Para Resolução, selecione Baixo, Médioou Alto.
      Em Tamanho da tesselação, o valor atualiza para refletir os valores sugeridos.
    4. Para personalizar a resolução, digite um valor personalizado. Considere o uso de valores personalizados para modelos que têm uma caixa delimitadora grande ou para definir uma resolução específica.
      O valor personalizado do Tamanho da tesselação não pode exceder o valor sugerido para a Baixa resolução.
  6. Clique em Calcular.

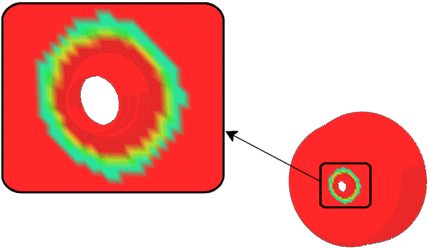

    A peça é exibida em vários tons para indicar as diferentes espessuras.
    Arraste o cursor sobre a peça para ver a dica de ferramenta exibir os valores de espessura.
