Tamanho do perfil para soldagens e sistemas de estrutura

Para soldagens e sistemas de estrutura, você pode selecionar o tamanho do perfil a partir de tabelas de projeto e tabelas de configuração.

Para os perfis configurados, a tabela de projeto e a tabela de configuração exibem a coluna Tamanho do perfil, em que você pode selecionar um tamanho de perfil para as configurações na lista.

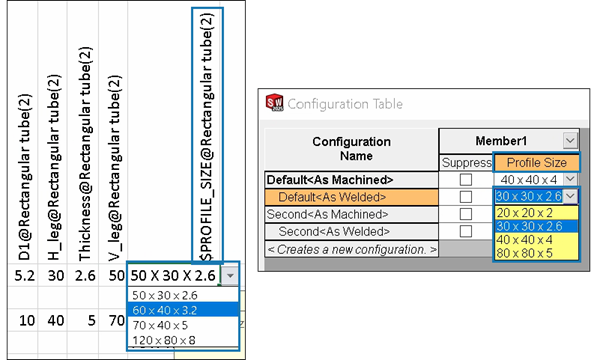

Para controlar o tamanho do perfil em tabelas de projeto, o cabeçalho da coluna usa a seguinte sintaxe:
  • Soldagens: $PROFILE_SIZE@feature_name
  • Sistemas estruturais: $PROFILE_SIZE@member_name

Para especificar o tamanho do perfil para configurações em uma tabela de projeto:

  1. Abra uma peça que tenha várias configurações.
  2. Clique em Tabela de projeto do Excel (barra de ferramentas Ferramentas) ou em Inserir > Tabelas > Tabela de projeto do Excel .

    A coluna $PROFILE_SIZE aparece e você pode especificar nela o tamanho do perfil para as configurações.

Para especificar o tamanho do perfil para configurações em uma tabela de configuração:

  1. Abra uma montagem que tenha várias configurações e clique na guia ConfigurationManager .
  2. Expandir Tabelas .
  3. Clique com o botão direito do mouse em Tabela de configuração e selecione Exibir tabela.

    A coluna Tamanho do perfil aparece e você pode especificar nela o tamanho do perfil para as configurações.

  4. Opcional: Para adicionar um recurso de soldagem à tabela de configuração, clique com o botão direito do mouse no recurso e clique em Configurar recurso.

    Em seguida, você pode selecionar Tamanho do perfil na lista para adicionar essa coluna à tabela de configuração e especificar o tamanho do perfil.
