Você pode editar o esboço de perfil de um flange de aresta ou uma quebra em cruz.
Os requisitos de flange de aresta incluem:
- Uma linha de esboço do perfil deve estar na aresta selecionada na criação do flange de aresta. Essa linha esboçada não precisa ter o mesmo comprimento da aresta selecionada.
- O perfil pode conter vários perfis abertos ou fechados ou vários perfis anexos.
Você pode criar flanges de aresta maiores do que a aresta à qual elas estão conectadas editado o esboço de perfil.
Se você criar um flange de aresta em uma aresta não linear, poderá editar o esboço para o flange de aresta não linear.
Os requisitos de quebra em cruz incluem:
- Os pontos finais das linhas de esboço de quebra em cruz devem estar em uma aresta.
- As linhas devem se cruzar.
Em , em Opções de flange de aresta, é possível selecionar Adicionar automaticamente dimensão de comprimento de flange aos perfis de flange.
Quando selecionada:
- O SOLIDWORKS adiciona automaticamente dimensões de comprimento a todos os perfis de flange de aresta

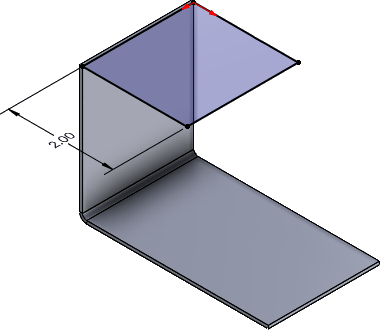

- A dimensão do esboço (não a dimensão do recurso) controla o comprimento do flange
