Combinar dimensões Para restringir uma peça totalmente, muitas vezes é necessário aplicar a mesma dimensão e tolerância geométrica a dois ou mais recursos. Você pode combinar dimensões e tolerâncias geométricas em uma única especificação, usando o menu de atalho. Tópico paiDimXpert para peças Combinar dimensões de local Para combinar dimensões de local: Abra o modelo com dimensões a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Para serem combinadas, as dimensões de local precisam ter o mesmo recurso de origem. Ctrl + + selecione as três dimensões da esquerda para a direita. Clique com o botão direito e selecione Combinar dimensão. As dimensões são combinadas em uma única na última dimensão selecionada, com a adição automática de uma contagem de instâncias. Para retornar as dimensões às dimensões originais, clique com o botão direito na dimensão combinada e selecione Quebrar dimensão combinada. Para combinar ou quebrar tolerâncias geométricas, as opções são Combinar Gtol e Quebrar Gtol combinado. Combinar dimensões de tamanho e tolerâncias geométricas Para combinar dimensões de tamanho e tolerâncias geométricas: Abra um modelo com as dimensões de tamanho e as tolerâncias geométricas a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Ctrl + selecione as duas dimensões de tamanho da esquerda para a direita. Clique com o botão direito do mouse e clique em Combinar dimensão. As dimensões são combinadas na última dimensão selecionada, com uma contagem de instâncias adicionada automaticamente. Se a combinação for somente de tolerâncias geométricas, clique com o botão direito e selecione Combinar Gtol. Para que as tolerâncias geométricas possam ser combinadas, os símbolos, tolerâncias e referenciais aplicados precisam ser iguais.
Combinar dimensões Para restringir uma peça totalmente, muitas vezes é necessário aplicar a mesma dimensão e tolerância geométrica a dois ou mais recursos. Você pode combinar dimensões e tolerâncias geométricas em uma única especificação, usando o menu de atalho. Tópico paiDimXpert para peças Combinar dimensões de local Para combinar dimensões de local: Abra o modelo com dimensões a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Para serem combinadas, as dimensões de local precisam ter o mesmo recurso de origem. Ctrl + + selecione as três dimensões da esquerda para a direita. Clique com o botão direito e selecione Combinar dimensão. As dimensões são combinadas em uma única na última dimensão selecionada, com a adição automática de uma contagem de instâncias. Para retornar as dimensões às dimensões originais, clique com o botão direito na dimensão combinada e selecione Quebrar dimensão combinada. Para combinar ou quebrar tolerâncias geométricas, as opções são Combinar Gtol e Quebrar Gtol combinado. Combinar dimensões de tamanho e tolerâncias geométricas Para combinar dimensões de tamanho e tolerâncias geométricas: Abra um modelo com as dimensões de tamanho e as tolerâncias geométricas a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Ctrl + selecione as duas dimensões de tamanho da esquerda para a direita. Clique com o botão direito do mouse e clique em Combinar dimensão. As dimensões são combinadas na última dimensão selecionada, com uma contagem de instâncias adicionada automaticamente. Se a combinação for somente de tolerâncias geométricas, clique com o botão direito e selecione Combinar Gtol. Para que as tolerâncias geométricas possam ser combinadas, os símbolos, tolerâncias e referenciais aplicados precisam ser iguais.

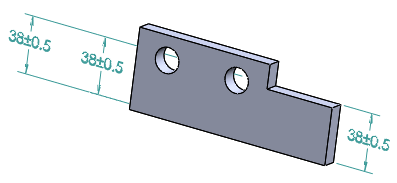

Combinar dimensões de local Para combinar dimensões de local: Abra o modelo com dimensões a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Para serem combinadas, as dimensões de local precisam ter o mesmo recurso de origem. Ctrl + + selecione as três dimensões da esquerda para a direita. Clique com o botão direito e selecione Combinar dimensão. As dimensões são combinadas em uma única na última dimensão selecionada, com a adição automática de uma contagem de instâncias. Para retornar as dimensões às dimensões originais, clique com o botão direito na dimensão combinada e selecione Quebrar dimensão combinada. Para combinar ou quebrar tolerâncias geométricas, as opções são Combinar Gtol e Quebrar Gtol combinado.
Combinar dimensões de tamanho e tolerâncias geométricas Para combinar dimensões de tamanho e tolerâncias geométricas: Abra um modelo com as dimensões de tamanho e as tolerâncias geométricas a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só. Ctrl + selecione as duas dimensões de tamanho da esquerda para a direita. Clique com o botão direito do mouse e clique em Combinar dimensão. As dimensões são combinadas na última dimensão selecionada, com uma contagem de instâncias adicionada automaticamente. Se a combinação for somente de tolerâncias geométricas, clique com o botão direito e selecione Combinar Gtol. Para que as tolerâncias geométricas possam ser combinadas, os símbolos, tolerâncias e referenciais aplicados precisam ser iguais.
