Você pode abrir e salvar apenas parte de uma montagem do SOLIDWORKS usando filtros no aplicativo Design with SOLIDWORKS. Não é necessário carregar todo o modelo. Você só precisa carregar as peças com as quais deseja trabalhar.
Benefícios: Os filtros ajudam a reduzir o tempo de carregamento e o uso da memória evitando a necessidade de abrir toda a montagem.

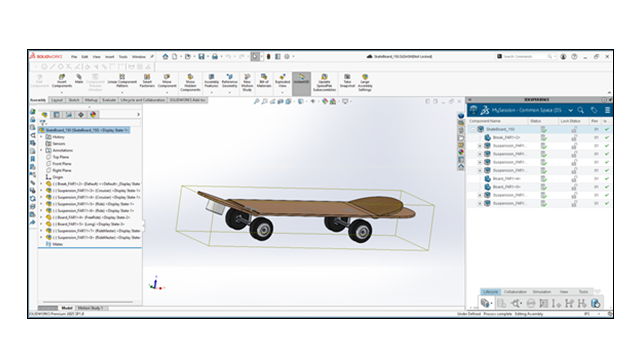

Por exemplo, se você estiver trabalhando em um modelo de skate, poderá criar um filtro que inclua apenas a plataforma e as rodas. Ou você pode criar outro filtro que inclua os eixos e rolamentos. Você pode escolher o que carregar.
Existem dois tipos de filtros:
- Os filtros Transitórios são temporários. Você os define, usa, e eles desaparecem após a sessão. Você não os salva na plataforma.
- Filtros Persistentes são salvos na plataforma. Você pode reutilizá-los, pesquisá-los e abri-los como qualquer outro item.
É possível aplicar filtros somente ao modelo do SOLIDWORKS salvo na plataforma. Os filtros permitem que você trabalhe mais rápido concentrando-se apenas nas peças necessárias.
Na 3DEXPERIENCE platform, é possível definir filtros diretamente na estrutura do produto do modelo. Esses filtros controlam quais componentes são carregados no SOLIDWORKS. Quando você aplica um filtro, o software abre apenas as peças selecionadas.
Você pode criar filtros nos aplicativos Editor de estrutura do produto ou MySession e usá-los com o aplicativo Design with SOLIDWORKS. Você pode definir um filtro com base na seleção, nos atributos, na geometria ou na configuração do produto.
Os filtros são compatíveis com fluxos de trabalho reutilizáveis (persistentes) ou de uso único (transitórios). Os filtros persistentes se comportam como objetos salvos e estão disponíveis em todas as sessões.
Ao abrir uma montagem filtrada:
- Um ícone de filtro é exibido na árvore de projeto do FeatureManager do SOLIDWORKS e no painel MySession.
- Um banner informativo é exibido no SOLIDWORKS para indicar que o modelo está filtrado.
Você também pode filtrar montagens com base em configurações de PLM, como variantes e opções. Esse recurso estende a filtragem além da seleção ou da geometria. Ele permite que você abra configurações específicas diretamente no SOLIDWORKS, com base em como você define o produto.
Você também pode abrir desenhos que fazem referência a montagens filtradas, mas seu comportamento depende do tipo de filtro:
- Desenhos baseados em filtros persistentes. Você pode abrir e salvar esses desenhos. Eles permanecem conectados à definição filtrada da montagem.
-
Desenhos baseados em filtros transientes. Você pode abri-los, mas não pode salvá-los na plataforma. Essa restrição impede que os desenhos sejam salvos com base em estados de filtro temporários e não salvos.
Ao abrir um desenho que faz referência a uma montagem filtrada, lembre-se de que os componentes excluídos pelo filtro (como posicionamentos ocultos ou peças) podem ser removidos da vista de desenho. Se você salvar o desenho nesse estado, essas alterações serão salvas na plataforma e poderão afetar a aparência do desenho na próxima vez que ele for aberto.
