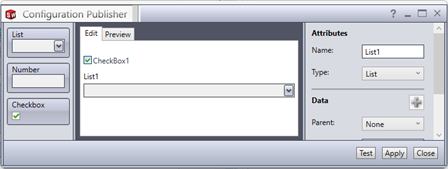

Você constrói o PropertyManager personalizado no painel central da caixa de diálogo Configuration Publisher. Arraste os controles (listas, caixas de número e caixas de seleção) da paleta à esquerda e especifique os atributos desses controles no painel à direita.
Para obter mais informações sobre os controles e seus atributos, consulte Caixa de diálogo Configuration Publisher.
Requisitos para modelos
Comece com um modelo que tenha uma ou mais configurações. Por padrão, todos os modelos do SOLIDWORKS têm pelo menos uma configuração.
O Configuration Publisher requer que o modelo contenha uma tabela de projeto, mesmo que o modelo tenha somente uma configuração. Para obter mais informações sobre tabelas de projeto, consulte Configurações de tabela de projeto.
Use um dos seguintes métodos para definir as configurações e o PropertyManager:
|
Modelo com uma configuração (tabela de projeto com uma linha)
|
Se você começar com um modelo com uma única configuração, não precisa criar uma configuração para cada combinação de parâmetros válida. Para modelos com muitas variações, isso poupa tempo e reduz o tamanho do arquivo.
|
A tabela de projeto precisa conter: - Uma única linha para a configuração Predeterminada
- Uma coluna para cada variável
- Valores para cada variável
Use a caixa de diálogo Configuration Publisher para definir o PropertyManager:- Criando regras para definir as configurações
- Atribuindo valores às variáveis
- Definindo relacionamentos entre as variáveis
|
|
Modelo com múltiplas configurações (tabela de projeto com várias linhas)
|
Use este método quando o modelo já contém todas as configurações necessárias.
|
A tabela de projeto precisa conter: - Uma linha para cada configuração
- Uma coluna para cada variável
- Valores para cada variável
Use a caixa de diálogo Configuration Publisher para definir o PropertyManager.
|
