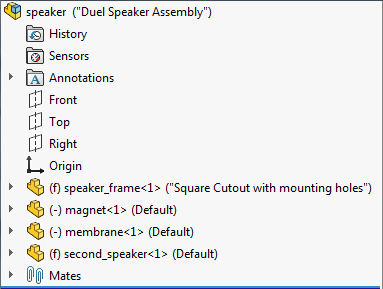

É possível exibir descrições da configuração do componente em documentos de peça, montagem e desenho na árvore de projetos do FeatureManager e no ConfigurationManager de peças e montagens.
Por padrão, as descrições de configuração dos componentes são iguais aos nomes de configuração do componente e não são exibidas. Você precisa especificar as descrições da configuração dos novos componentes para que elas sejam exibidas na árvore de projetos do FeatureManager. Você pode alterar as descrições da configuração dos componentes no arquivo da peça.
Para exibir as descrições da configuração do componente:
-
No topo da árvore de projetos do FeatureManager, clique com o botão direito no nome da peça, montagem ou desenho e selecione .
Você pode especificar opções de exibição para nomes e descrições de componentes no nível do documento ou do sistema. Ao usar as configurações no nível do sistema, não é possível alterar as configurações no nível do documento.
Para especificar opções no nível do sistema, clique em e selecione Substituir a exibição da árvore no nível do documento. Clique em Nome e descrição do componente para abrir a caixa de diálogo.
Ao selecionar Substituir a exibição da árvore no nível do documento, as opções na caixa de diálogo Nome e descrição do componente são desativadas no nível do documento.
- Na caixa de diálogo, selecione Descrição da configuração.
