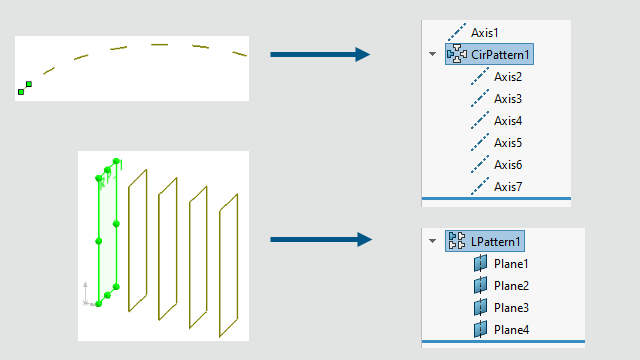

Você pode criar padrões lineares ou circulares de planos e eixos.
Para padronizar a geometria de referência:
- Abra uma peça, clique em e selecione padrão linear ou padrão circular.
- No PropertyManager, selecione geometria de referência.
- Para Plano de referência ou eixo de referência para padrão
, selecione o plano ou eixo para padrão.
- Especifique os parâmetros e clique em
.
Você pode modificar os parâmetros de espaçamento e de instância para
Direção 1 e
Direção 2. É possível ignorar, variar e excluir instâncias.
Limitações:
- Se um plano contiver um esboço, o padrão do plano não criará o padrão para o esboço.
- Um padrão pode conter apenas uma entidade de geometria de referência, um plano ou um eixo.
