Inserção e visualização de representações de rosca em desenhos de montagem

Você pode inserir e visualizar representações de rosca em desenhos de montagem.

Esse aprimoramento foi incluído pela primeira vez no SOLIDWORKS 2024 SP2, mas não totalmente documentado naquele momento. Nós o incluímos aqui para promover a conscientização completa do cliente sobre o aprimoramento.
Benefícios: Você tem mais controle sobre se deseja ou não inserir e visualizar representações de rosca em desenhos de montagem.

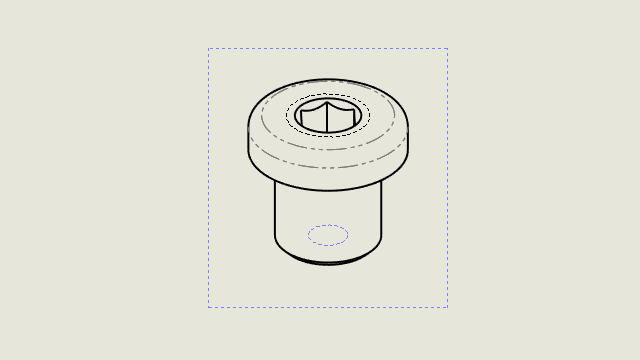

Antes, quando você inseria roscas cosméticas em uma montagem, as roscas cosméticas não eram vistas automaticamente nos desenhos. Você teve que clicar em Inserir > Modelar itens > Representação de rosca para ver as representações de rosca.

Para inserir representações de rosca em desenhos de montagem:
  1. Clique em Ferramentas > Opções > Propriedades do documento > Detalhamento.
  2. Em Inserção automática na criação da exibição, selecione Roscas cosméticas – montagem (pode afetar o desempenho) e clique em OK.
Para importar representações de rosca em desenhos de montagem:
  1. No PropertyManager de Vista de desenho, em Opções de importação, selecione Importar anotações e Representações de rosca.
  2. Clique em .
