Inserir tabelas de família em desenhos (2025 SP1)

Você pode usar o comando Tabela de famílias para inserir dados de configuração em desenhos.

Você pode especificar os parâmetros da tabela em Ferramentas > Opções > Propriedades do documento > Tabelas > Família . Você pode especificar o local do modelo da tabela de famílias em Ferramentas > Opções > Opções do sistema > Locais de arquivos > Exibir pastas para > Templates da tabela de famílias .

Se você clicar duas vezes em uma célula da tabela de famílias para editá-la, o software solicitará que você mantenha a vinculação, e que o modelo externo herde as alterações, ou quebre a vinculação para substituir o valor. Você pode restaurar o link quebrado limpando a célula.

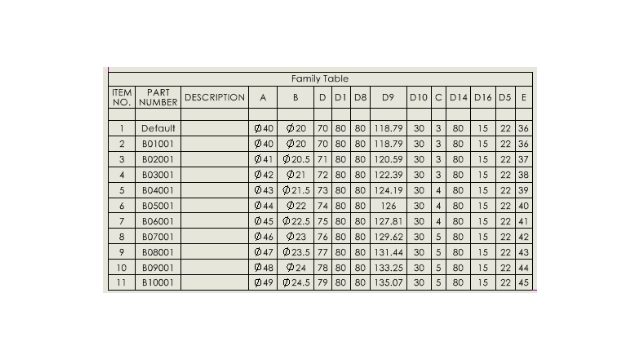

Benefícios: Você pode inserir rapidamente dados de configuração em desenhos sem precisar de soluções alternativas. As tabelas de famílias exibem variações em configurações de peça e montagem ou propriedades personalizadas em uma tabela nos desenhos do SOLIDWORKS.

Para inserir tabelas de famílias em desenhos:

1. Em um desenho do SOLIDWORKS, clique em Inserir > Tabelas > Tabela de famílias .
2. No PropertyManager:
   1. Selecione o arquivo a partir do qual criar a tabela de famílias e clique em Avançar .
   2. Especifique opções para definir a tabela de famílias.
   3. Clique em .
3. Clique na área de desenhos para colocar a tabela.

   No menu ou na caixa de diálogo da coluna de dimensão para tabelas de família, especifique o Nome da dimensão para o nome da coluna. O nome é específico do desenho. As alterações no nome da coluna aplicam-se a todas as tabelas de famílias no desenho que fazem referência à mesma dimensão de direção.

4. Opcional: Se você clicar em Inserir > Itens de modelo e inserir itens no desenho, a notificação Nome da dimensão da tabela de famílias será exibida. Clique em Definir exibição da dimensão para exibir os itens inseridos usando o nome da dimensão da tabela de famílias.



   Para alternar a exibição dos itens inseridos no desenho, você também pode selecionar os itens para abrir o PropertyManager Dimensão. Na guia Valor, em Nome da dimensão da tabela de famílias, selecione Exibir como nome na tabela de famílias para exibir os itens usando os nomes da tabela. Desmarque a opção para exibir os itens usando seus valores.
