Criar dimensões de comprimento em recursos esboçados

Você pode criar dimensões de comprimento em recursos esboçados.

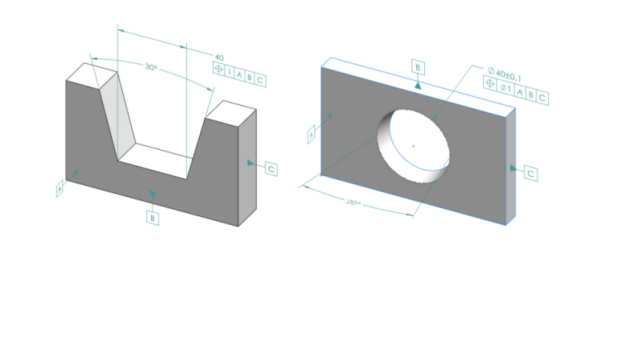

Você pode usar a ferramenta DimXpert Dimensão de tamanho para criar dimensões para recursos esboçados, como cunhas e cones. A dimensão normalmente é uma dimensão de distância com tolerâncias. A dimensão pode estar entre duas arestas de extremidades de inclinação ou circulares de um cilindro.

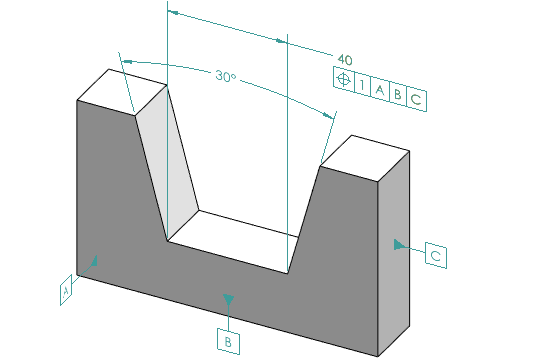

Criar dimensões de comprimento em cunhas

Para criar dimensões de comprimento em cunhas:
  1. Clique em Dimensão de tamanho (barra de ferramentas MBD Dimension) ou em Ferramentas > MBD Dimension > Dimensão de tamanho.
  2. Clique na face de um dos planos laterais.
  3. Em seletor de recursos, clique em Criar recurso de largura/cunha .
  4. Clique na face do segundo lado.
  5. Clique na face do plano final, que é o plano que cruza os dois lados, e clique em .
  6. Coloque a dimensão do ângulo.
  7. Clique em Dimensão de tamanho (barra de ferramentas MBD Dimension) ou em Ferramentas > MBD Dimension > Dimensão de tamanho.
  8. Clique no plano final.
  9. Clique na área de gráficos para colocar a dimensão.
  10. Aplique uma Tolerância geométrica à dimensão de largura para criar a chamada de posição.

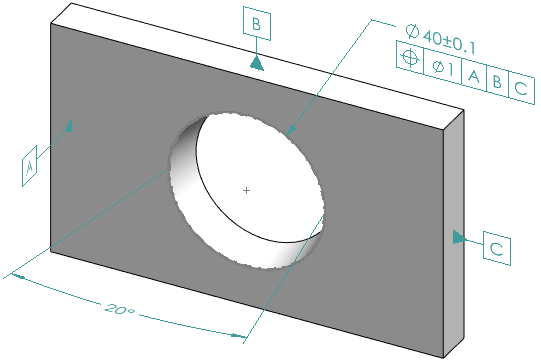

Criar dimensões de comprimento em cones

Para criar dimensões de comprimento em cones:
  1. Clique em Dimensão de tamanho (barra de ferramentas MBD Dimension) ou em Ferramentas > MBD Dimension > Dimensão de tamanho.
  2. Clique na face cônica para criar o recurso cone.
  3. Coloque a dimensão do ângulo.
  4. Clique na aresta superior para criar o recurso de círculo de interseção e a dimensão de diâmetro.

    Consulte a Ajuda do SOLIDWORKS: Recursos DimXpert.

  5. Aplique uma Tolerância geométrica ao recurso de interceptação de círculo para criar a chamada de posição.
