Criar quadrados usando ferramentas retangulares (2025 SP2)

Ao usar as ferramentas retangulares, você pode criar quadrados pressionando Shift durante o esboço.

Para criar quadrados usando as ferramentas retangulares:
  1. Abre uma peça ou montagem.
  2. Na Árvore de projeto do FeatureManager, selecione um plano.
  3. Clique em Esboço (barra de ferramentas Esboço).
  4. Crie um retângulo de canto:
    1. Na guia esboço do CommandManager, clique em Retângulo de canto .
    2. No esboço, clique para inserir o primeiro componente.
    3. Pressione Shift e arraste e clique para criar um quadrado.

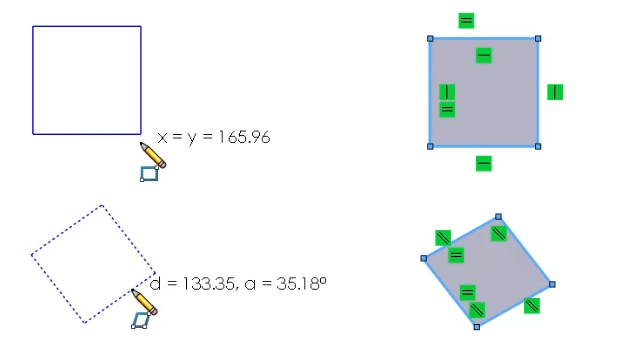

    Os lados adjacentes do quadrado têm relações iguais.

  5. Crie um paralelogramo:
    1. Clique em Paralelogramo .
    2. Clique para posicionar o primeiro canto.
    3. Pressione Shift e arraste, gire e clique para especificar o comprimento e o ângulo da primeira aresta.
    4. Continue pressionando Shift e arraste e clique para especificar o ângulo das outras três arestas.
  6. Crie um retângulo de canto de três pontos e insira um valor:
    1. Clique em Opções > Opções do sistema > Esboço e selecione Ativar entrada numérica na tela na criação da entidade.
    2. No esboço, clique em Retângulo de canto de três pontos .
    3. Clique para posicionar o primeiro canto e arraste o cursor.
    4. Digite um valor para o tamanho do quadrado e pressione Enter.
    5. Pressione Shift, arraste o cursor e clique para criar o quadrado.
