Общий соединитель-пружина доступен в SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium.
Можно использовать соединители-пружины со следующими типами геометрических объектов:
-
Концентрические цилиндрические грани

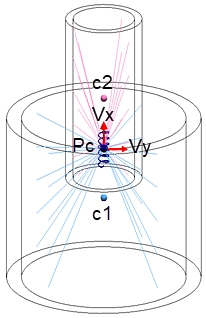

Два справочных узла соединителя-пружины расположены в точке взаимодействия (Pc), которая размещена в срединной точке между центрами тяжести (c1 и c2) двух цилиндров. Определите сопротивление пружины к относительному перемещению и вращению справочных узлов с шестью параметрами жесткости. Один справочный узел пружины соединяется с соединительными узлами цилиндрической поверхности 1 с распределенной связью, а второй справочный узел аналогичным образом присоединяется к соединительным узлам цилиндрической грани 2.
- Непараллельные и параллельные плоские поверхности
Два справочных узла соединителя-пружины расположены в точке взаимодействия (Pc), которая размещена в срединной точке между центрами тяжести (c1 и c2) двух плоских поверхностей. Общая конструкция пружины обеспечивает распределенное соединение между справочными узлами пружины и соединительными узлами, расположенными на плоских поверхностях.
- Неплоские поверхности

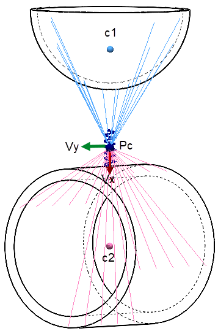

Два справочных узла соединителя-пружины расположены в точке взаимодействия (Pc), которая размещена в срединной точке между центрами тяжести (c1 и c2) сферических и цилиндрических поверхностей. Общая конструкция пружины обеспечивает распределенное соединение между справочными узлами пружины и соединительными узлами, расположенными на поверхностях.
Для каждого общего соединителя-пружины можно определить до шести параметров жесткости, локальную систему координат и силу предварительного натяжения на единицу длины.
