Общая пружина соединяет плоские, неплоские концентрические цилиндрические грани или сферические грани. Можно определить до шести параметров жесткости, чтобы смоделировать поведение общего соединителя-пружины.
Общий соединитель-пружина доступен в SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium. Имитационное моделирование, поддерживающее эту функцию, включают статические исследования, исследования частоты и потери устойчивости, а также линейные динамические исследования.

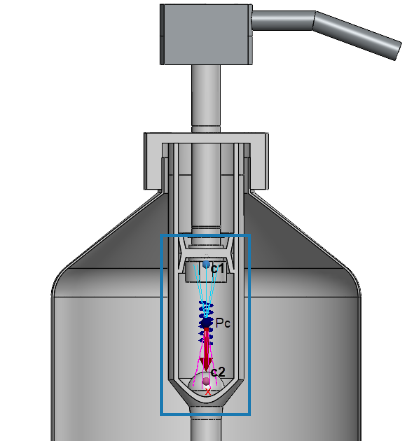

В общем соединителе-пружине используется распределенное сопряжение для создания улучшенной конструкции пружинного соединения между двумя поверхностями. В конструкции распределенного сопряжения устанавливаются два опорных узла пружины в точке взаимодействия, расположенной в срединной точке между центрами тяжести двух поверхностей. Распределенное сопряжение ограничивает движение сопряженных узлов перемещением и вращением опорных узлов. Распределенное сопряжение позволяет сопряженным узлам выбранных поверхностей перемещаться относительно друг друга.
Для точного представления общего соединителя-пружины при помощи локальной системы координат можно определить до шести параметров жесткости.
Совместите ось X локальной системы координат с осевым направлением пружины.
При указании поперечно-изотропной пружины не требуется указывать локальную систему координат. Осевое направление пружины выравнивается по вектору, перпендикулярному выбранным поверхностям.
