"Сетка сегмента" PropertyManager

В окне Сетка сегмента PropertyManager можно задать параметры сегментирования тел сетки BREP, импортируемых в SOLIDWORKS.

Для доступа к окну Сетка сегмента PropertyManager выполните одно из следующих действий.
  • Импортируйте файл сетки BREP.
  • Преобразуйте графическое тело в тело сетки BREP при импорте.
  • Используйте инструмент Преобразовать в тело сетки .
Затем в дереве конструирования FeatureManager нажмите правой кнопкой мыши на тело сетки BREP или элемент Импортировано и выполните одно из следующих действий.
  • Выберите Сегментировать импортированное тело сетки
  • Нажмите Вставка > Сетка > Сегментировать импортированное тело сетки

Интерфейс пользователя

Если модель не была сегментирована ранее, отображение тел сетки BREP и гибридных тел сетки не изменяется.

  • Стандартные тела BREP и графические тела могут быть скрыты.
  • Выбранные грани выделяются цветом Выбранный элемент 1, указанным в меню Инструменты > Параметры > Параметры системы > Цвета > Настройки цветовой схемы.

После первого круга сегментации модели применяются следующие изменения отображения.

  • Появится расшифровка условных обозначений цветов, используемых для распознанных и нераспознанных граней.

  • Программное обеспечение использует цвета для элементов Распознанная грань сетки и Нераспознанная грань сетки, указанные пользователем в меню Инструменты > Параметры > Параметры системы > Цвета > Настройки цветовой схемы .

Сегментация

  Динамическая справка При наведении курсора на элементы управления отображаются всплывающие подсказки.
Угол складки Позволяет сегментировать сетку для формирования граней на основании угла между смежными кромками сгруппированных фасетов. В разделе Параметры переместите ползунок Угловой допуск складки для корректировки значения.
Плоские сегменты Создает плоские сегменты путем группировки фасетов, представляющих плоскости.
Цилиндрические сегменты Создает цилиндрические сегменты путем группировки фасетов, представляющих цилиндры.
Фасетная форма Создает сегменты, группируя смежные фасеты на основе разницы форм. Высокое значение разницы обычно указывает на границу между двумя областями модели, которая используется для создания файла сетки.
Выбрать грани Позволяет выбрать грани, которые необходимо сегментировать в плоскости, сферы, цилиндры или конусы.
Выбрать исходные фасеты Позволяет выбрать несколько исходных фасетов, представляющих плоскости, сферы, цилиндры или конусы.
Выбрать тело Позволяет выбрать тело, которое необходимо сегментировать в плоскости, сферы, цилиндры или конусы.

Параметры

Предварительный просмотр
Угловой допуск складки Позволяет задать угол между смежными кромками фасетов. Если угол между смежными фасетами превышает это значение, функция сегментирования добавляет кромку между фасетами. Эта кромка определяет границу между гранями, образуемыми фасетами с обеих сторон от кромки.
Допуск (плоские сегменты и Цилиндрические сегменты) Определяет грани. Более высокое значение (Грубо) определяет меньшее количество сегментированных граней, тогда как более низкое значение (Точно) определяет их большее количество.
Периметр (только Фасетная форма)

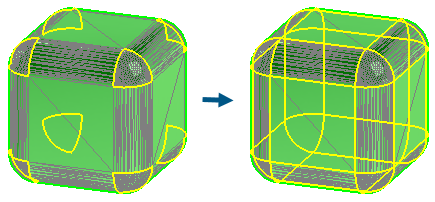

Низкое значение по сравнению с высоким значением

 Определение граней на основе разницы форм между соседними фасетами. Чем выше значение, тем больше выявляется сегментов.
