Фильтры выбора помогают выбрать специальные элементы в графической области или в области чертежного листа. Например, выберите фильтр для граней, чтобы выбрать только грани.
Чтобы переключить отображение панели инструментов Выбор элементов, выполните следующие действия.
Выберите Отобразить или скрыть панель инструментов выбора элементов
(панель инструментов "Стандартная") или нажмите F5 .
Фильтр выбора можно использовать для выбора определенных элементов модели, таких как эскизы, плоскости и грани. Можно отфильтровать сегменты эскиза, выбрав только сегменты эскиза и игнорируя размеры. Сегмент эскиза — это линия, дуга, эллипс, парабола или сплайн, являющиеся частью эскиза.

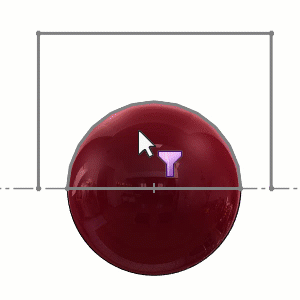

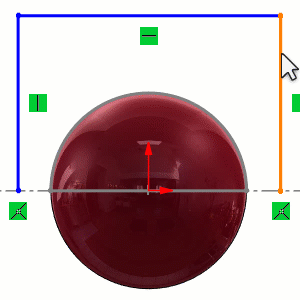

Эти изображения иллюстрируют разницу между сегментами эскиза и фильтрами эскиза. На одном изображении показано, что можно выбрать только сегменты эскиза. Невозможно выбрать точки, целые эскизы или грани. На другом изображении показано, что можно выбрать только целые эскизы. Невозможно выбрать отдельно грани или сегменты.
 |
 |
| Сегменты эскиза |
Фильтры эскиза |
Следующие инструменты на панели инструментов "Фильтр выбора" позволяют определить поведение фильтра выбора:
 |
Отобразить или скрыть фильтры выбора |
Включает или отключает выбранные фильтры. Можно также нажать клавишу F6. |
 |
Очистить все фильтры |
Удалить все фильтры выбора элементов. |
 |
Выбрать все фильтры |
Выбирает все фильтры. |
 |
Инвертировать выбор |
Все элементы, похожие на выбранные (например, грани, кромки, вершины) будут выбраны, а изначально выбранные элементы будут отменены. |
Остальные инструменты на панели инструментов "Фильтр выбора" являются фильтрами. Выберите фильтры, соответствующие элементам, которые необходимо выбрать в графической области.
 |
Фильтр для вершин |
 |
Фильтр для геометрических допусков |
 |
Фильтр для кромок |
 |
Фильтр для примечаний/выносок |
 |
Фильтр для граней |
 |
Фильтр для элементов данных |
 |
Фильтр для тел поверхностей |
 |
Фильтр обозначений сварных швов |
 |
Фильтр для твердых тел |
 |
Фильтр для угловых сварных швов |
 |
Фильтр для осей |
 |
Фильтр для целевых местоположений данных |
 |
Фильтр для плоскостей |
 |
Фильтр для условных изображений резьбы |
 |
Фильтр для точек эскиза |
 |
Фильтр для блоков |
 |
Фильтр для эскизов |
 |
Фильтр для обозначений штифта |
 |
Фильтр для сегментов эскиза |
 |
Фильтр для точек соединения |
 |
Фильтр для средних точек |
 |
Фильтр для точек маршрута |
 |
Фильтр для центральных отметок |
 |
Фильтр для фасетов сетки |
 |
Фильтр для осевых линий |
 |
Фильтр для кромок фасетов сетки |
 |
Фильтр для размеров/условных обозначений отверстий |
 |
Фильтр для вершин фасетов сетки |
 |
Фильтр для обозначений шероховатости поверхности |
|
|
Для некоторых фильтров существуют горячие клавиши:
| Кромки |
E |
| Грани |
X |
| Вершины |
V |
Когда параметр "Фильтр выбора" активен, указатель изменяется на
. При приближении указателя к отфильтрованному элементу, к указателю добавляется значок этого элемента, например грань
.
