Можно прикрепить выносные линии размеров к вершинам или объектам эскиза.
Чтобы отобразить выносные линии размеров:
-
Правой кнопкой мыши нажмите на размер, затем нажмите Повторно прикрепить.
SOLIDWORKS

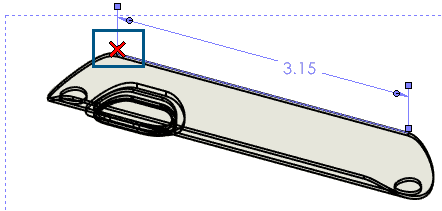

® выделяет точку с помощью знака X на выносной линии.
-
Выберите точку на модели, чтобы повторно прикрепить к ней точку.
Точка прикрепляется в выбранном месте.
- Строка состояния в нижней части окна SOLIDWORKS указывает, где выбрать модель.
- Сообщение информирует о том, что выбор является недопустимым.
- Если вы не хотите выбирать точку на модели, нажмите клавишу Enter, чтобы переместить X в следующую точку.
- Параметр Повторно прикрепить не поддерживает следующие размеры:
- Импортированный
- DimXpert
- Цепочка
- Симметричные линейные диаметры
- Длина путей
-
Повторяйте шаг 2 до тех пор, пока на выносной линии не останется точек, отмеченных знаком X.
