Создание глобальных правил

В редакторе правил интеграции 3DEXPERIENCE пользователи 3DEXPERIENCE могут создавать глобальные правила, которые применяются ко всем деталям и сборкам без подтипов.

Создание глобального правила:

  1. Чтобы открыть редактор, выберите Инструменты > Параметры > Параметры системы > Интеграция 3DEXPERIENCE > Редактор правил интеграции 3DEXPERIENCE.

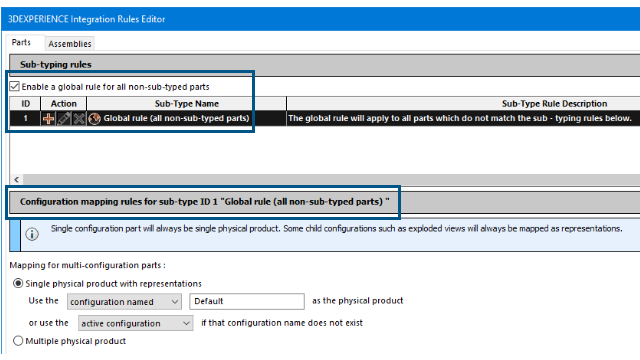

  2. В диалоговом окне на вкладке Детали или Сборки в разделе Правила создания подтипов:
    1. Выберите Включить глобальное правило для всех деталей или сборок без подтипов.
      Строка 0 (по умолчанию) скрыта, отображается строка 1. Инструменты Редактировать и Удалить недоступны, поскольку невозможно изменить определение правила подтипа глобального правила.
      Глобальное правило всегда является строкой 1.
    2. В таблице в разделе ID нажмите 1.
      В раскрывшейся нижней части диалогового окна можно указать правила сопоставления конфигураций для глобального правила.
    3. Укажите правила сопоставления конфигураций для глобального правила и нажмите OK.
      Программа сохраняет глобальное правило в файле .XML в месте, указанном в диалоговом окне Параметры системы в пункте Папка правил интеграции 3DEXPERIENCE.
    Если выбрать этот параметр и вызвать команду Обновить для совместимости с 3DEXPERIENCE, система применит все пользовательские правила создания подтипов. Детали или сборки, не включенные в заданные правила создания подтипов, используют логику сопоставления конфигураций, установленную в глобальном правиле. При очистке глобального правила такие детали или сборки применяют для сопоставления конфигураций логику по умолчанию.
