PropertyManager Таблица отверстий (Вставка)

Укажите параметры для таблицы отверстий, такие как шаблоны, базы и отверстия, для включения.

Чтобы открыть окно Таблица отверстий (Вставка) PropertyManager:

  • Нажмите Таблица отверстий (панель инструментов "Таблица") или Вставка > Таблицы > Таблица отверстий.

Шаблон таблицы

Нажмите Найти шаблон для выбора стандартного или пользовательского шаблона. Это параметр доступен только во время вставки таблицы. Шаблоны таблиц отверстий, поставляемые с программным обеспечением, добавляют столбцы к формату по умолчанию. Они расположены: каталог_установки \lang\english. Стандартные шаблоны (standard hole table--letters.sldholtbt и standard hole table--numbers.sldholtbt) создают столбцы TAG, XLOC, YLOC и SIZE. Один шаблон использует буквенные теги, а второй - цифровые. Все размеры и теги содержатся в списке отдельно и не комбинируются.

Комбинированные шаблоны таблиц отверстий создают столбцы TAG, XLOC, YLOC и SIZE. Они зависят от комбинаций размеров или тегов с буквами или цифрами. Существуют следующие шаблоны:
  • hole table--sizes combined--letters.sldholtbt
  • hole table--sizes combined--numbers.sldholtbt
  • hole table--tags combined--letters.sldholtbt
  • hole table--tags combined--numbers.sldholtbt

Расположение таблицы

Прикрепить к точке привязки

Прикрепление указанного угла к точке привязки таблицы.

Порядок тегов

Указывает метод определения порядка, в котором будут отмечены отверстия.

XY Использует координаты X-Y для назначения тегов, ближайших к выбранной базе.
Краткая траектория инструмента Использует кратчайшую длину между всеми отверстиями одного размера и упорядочивает теги вдоль пути.
Радиальный Упорядочивает теги радиально для повернутых или токарных деталей.

База

Во время вставки параметр Исходная точка готов для выбора вершины. Чтобы определить исходную точку на осях X и Y, нажмите Ось X для направления и выберите горизонтальную кромку модели в графической области, затем нажмите Ось Y для направления и выберите вертикальную кромку модели.

После создания таблицы можно перетащить исходные данные в другое местоположение или можно отредактировать определение данных. Значения положения в таблице будут обновлены.

Отверстия

Выберите отдельные кромки отверстий или грань модели, чтобы включить все отверстия в грань.

Тип тега

A, B, C... Используются метки буквенно-цифровых тегов. При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр. Установите начальный символ в разделе Начало.

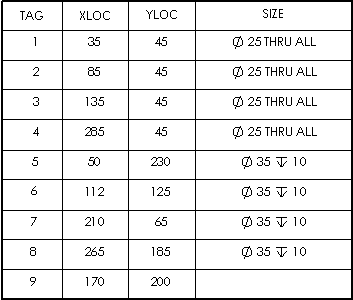

1, 2, 3 Используются метки числовых тегов. Установите начальное число в разделе Начало.
Вручную Позволяет определить несколько пользовательских префиксов тега.

Соответствующие заметки в чертежном виде изменяются вместе с таблицей.

A, B, C...
1, 2, 3

Рамка

  Использовать настройки документа Использование параметров границ, заданных в разделе Свойства документа > Таблицы > Отверстие.
Граница рамки Выбор толщины линии внешней границы таблицы.
Граница сетки Выбор толщины линий внутренней сетки таблицы.

Слой

Слой В чертежах с именованными слоями выберите нужный слой.

Формат текста

Все прописные Выберите, чтобы сделать все символы в таблице прописными.

След. вид

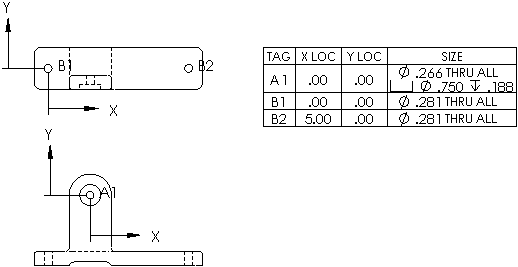

Эта возможность доступна только во время вставки таблицы. Он позволяет указать Базу и Отверстия для другого чертежного вида. Таблица отверстий может содержать несколько чертежных видов. Таблица отверстий добавляется с одной базой для каждого вида. Метки одинаковы для всех видов.
