В моделях поверхности используйте данный инструмент для смещения кромок и граней модели на поверхности. Инструмент добавляет объект 3D-эскиза на поверхность.
Тип смещения
Чтобы открыть окно PropertyManager Смещение по поверхности, в модели поверхности нажмите параметр Смещение по поверхности
(панель инструментов "Эскиз") или .
| Параметр |
Описание |
| Геодезическое смещение |
Создает расстояние смещения, которое представляет кратчайшее возможное расстояние между выбранной кромкой и получившимся в результате объектом смещения с учетом кривизны. |
| Евклидово смещение |
Создает расстояние линейного смещения между выбранной кромкой и объектом смещения. |
Параметры
| Параметр |
Описание |
| Расстояние смещения |
Выполняет смещение объекта эскиза на указанное расстояние. |
| Реверс |
Изменяет направление смещения на противоположное. |
| Создать конструкцию смещения |
Преобразует объект эскиза во вспомогательный. |
 |
|

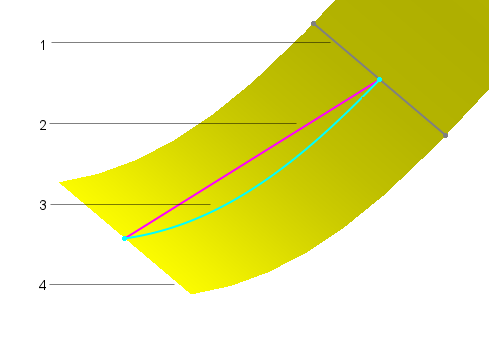

| 1 |
Выбранная кромка для смещения |
| 2 |
Объект геодезического смещения (измеряется по поверхности) |
| 3 |
Объект евклидова смещения (измеряется как линейное расстояние) |
