Можно изменить стиль отображения текущих угловых размеров.
Выполните следующие операции, чтобы изменить отображение угловых размеров.
-
Откройте модель с угловыми размерами.
-
В графической области нажмите правой кнопкой на угловой размер. В окне PropertyManager Размер на вкладке Выноски выберите один из следующих вариантов.
| Опция |
Описание |
|---|
|

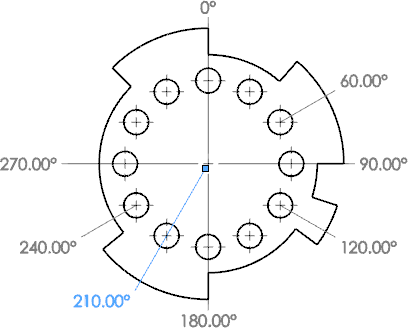

Отобразить как цепочку
|
Отображает угловые размеры в виде цепочки. |
|

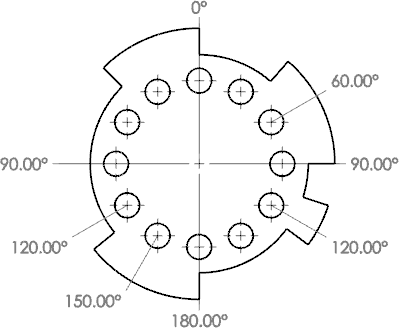

Выполнять в двух направлениях
|
Все угловые размеры отходят от основания в ближайшем направлении. Размеры не отклоняются от основания более чем на 180°.
|
|

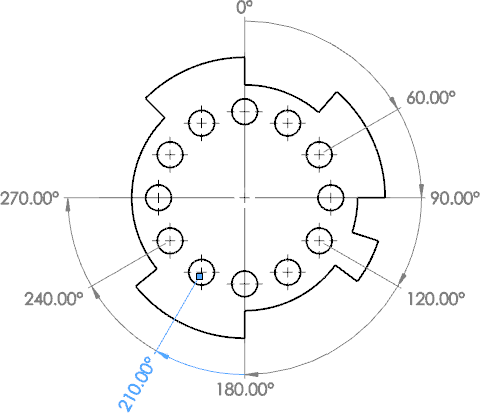

Выносная линия отходит от центра набора
|
Продлевает выносную линию к центру набора размеров.
|
|
Настроенное расположение текста
|
Изменяет положение текста для выбранного размера. Например, нажмите  , чтобы разместить текст на линии.
|
