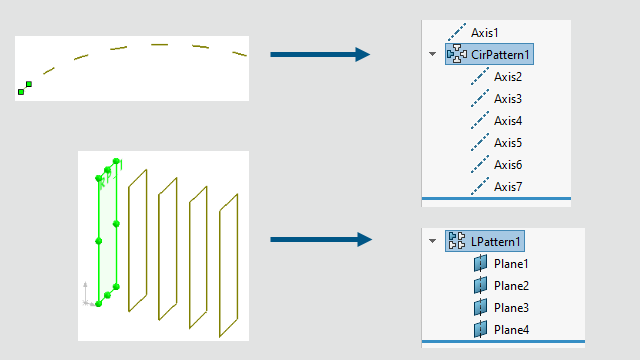

Можно создавать линейные или круговые массивы плоскостей и осей.
Чтобы создать массив справочной геометрии:
- Откройте деталь, нажмите и выберите Линейный массив или Круговой массив.
- В окне PropertyManager выберите Справочная геометрия.
- Для параметра Справочная плоскость или справочная ось для создания массива
выберите плоскость или ось для создания массива.
- Укажите параметры, затем нажмите
.
Можно изменить параметры интервала и экземпляра для
Направление 1 и
Направление 2. Экземпляры можно пропустить, изменить или удалить.
Ограничения:
- Если плоскость содержит эскиз, массив плоскости не создает массив эскиза.
- Массив может содержать только один объект справочной геометрии, одну плоскость либо одну ось.
