Можно управлять видимостью эскизов деталей в сборках.
SOLIDWORKS поддерживает видимость состояний отображения эскиза при вставке детали в сборку. В более ранних выпусках деталь имела приоритет над эскизом.
Для управления видимостью эскизов деталей в сборках выполните следующие действия.
- Создайте деталь с двумя эскизами.
- Создайте в детали два состояния отображения.
- Настройте видимость эскизов так, чтобы один эскиз был виден в одном состоянии отображения, а другой эскиз был виден в другом состоянии отображения.
- Вставьте два экземпляра детали в сборку.
- Настройте видимость эскизов так, чтобы каждое состояние отображения детали было видимым.

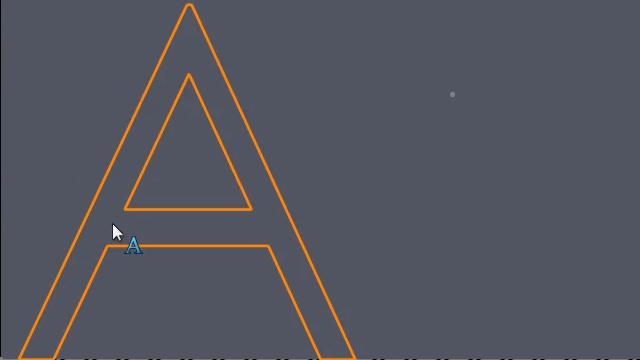

Каждый компонент отображает видимость эскиза в соответствии с его состоянием отображения.
