Проверку интерференции можно использовать для сборок, открытых в режиме просмотра больших проектов.
В режиме просмотра больших конструкций объем интерференции недоступен, а расчеты для проверки интерференции являются приблизительными. Для получения точных результатов разрешите компоненты и пересчитайте интерференцию.
Для проверки интерференции в режиме просмотра больших проектов выполните следующие действия.
- Откройте сборку в режиме просмотра больших проектов.
- Выберите Проверить интерференцию компонентов
(вкладка "Просмотр больших проектов") или .

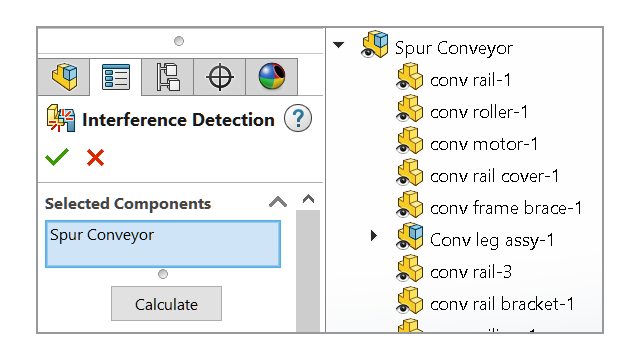

- Выберите параметры в PropertyManager и нажмите Вычислить.
Следующие параметры недоступны в PropertyManager.
- Создать папку крепежей
- Создать папку совпадающих условных изображений резьбы
- Исключенные компоненты.
- Скрыть из вида исключенные компоненты
- Игнорировать все значения меньше
- Игнорировать скрытые тела/компоненты
- Включить тела поверхности
- Помнить исключенные компоненты
- Сортировать от наибольшего к наименьшему
- Сортировать от наименьшего к наибольшему
- Считать совпадение интерференцией
