Указание шаблона Z-Up

При создании детали или сборки можно выбрать шаблон для ориентации Z-up.

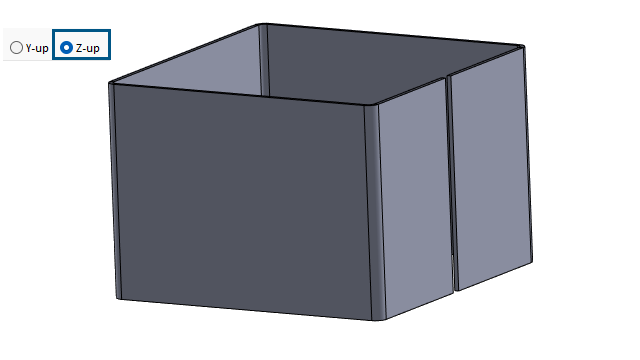

При создании детали можно выбрать Y-up или Z-up и построить ее на базе шаблона. В более ранних версиях SOLIDWORKS по умолчанию была только ориентация Y-up.
Настройки ориентации Y-up и Z-up доступны только для шаблонов по умолчанию, создаваемых SOLIDWORKS.

При создании нового документа SOLIDWORKS можно указать шаблон Z-up SOLIDWORKS по умолчанию.

После новой установки программы можно указать ориентацию по умолчанию в диалоговом окне Стандарт единиц измерения и размеров.

Чтобы указать шаблон Z-up при создании нового документа SOLIDWORKS, выполните следующие действия.
  1. Нажмите Создать (панель инструментов "Стандартная") или выберите Файл > Создать.

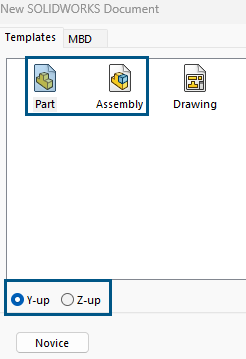

  2. В диалоговом окне:
    1. Выберите тип документа, например, деталь или сборку.
    2. Укажите параметр :
      • Y-up. Ось Y направлена вверх.
      • Z-up. Ось Z направлена вверх.
    3. Нажмите OK.
Чтобы указать шаблон Z-up в диалоговом окне "Стандарт единиц измерения и размеров", выполните следующие действия.
  1. Откройте диалоговое окно Стандарт единиц измерения и размеров. Для этого выполните следующие действия.
    1. В правом нижнем углу графического окна на панели задач нажмите IPS.
    2. Укажите единицы измерения:
      • MKS (метр, килограмм, секунда).
      • CGS (сантиметр, грамм, секунда)
      • MMG (миллиметр, грамм, секунда)
      • IPS (дюйм, фунт, секунда)
    3. Нажмите Редактировать единицы измерения документов....
  2. В диалоговом окне Стандарт единиц измерения и размеров в разделе Ориентация укажите параметр:
    • Y-up. Ось Y направлена вверх.
    • Z-up. Ось Z направлена вверх.
  3. Нажмите OK.
