Примечания DimXpert можно выровнять на плоскости, определенной пользователем.
Размеры DimXpert могут оказаться скрыты при их применении к контурной геометрии. Примечания DimXpert можно выровнять, переместив их на выбранную плоскость или плоскую грань.

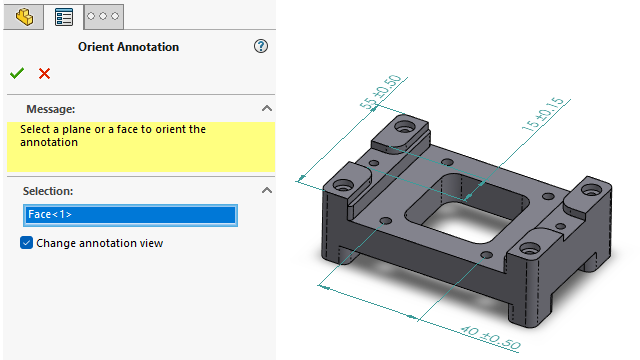

Выравнивание примечаний DimXpert на плоскости, определенной пользователем:
- Нажмите правой кнопкой мыши на примечание DimXpert и выберите .
- В графической области выберите плоскость или плоскую грань для определения новой ориентации.
- В окне PropertyManager выберите Изменить вид примечания для перемещения примечания в вид ориентации, соответствующий новой ориентации.
- Нажмите
.
