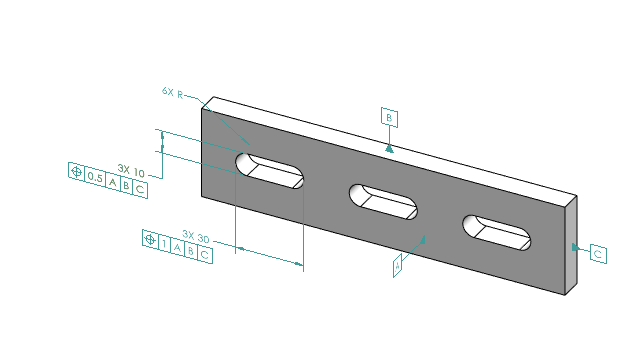

Создание двух отдельных допусков положения для прорезей Для прорезей можно создать два отдельных позиционных допуска. Чтобы создать два отдельных позиционных допуска для прорезей: Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер. Нажмите на кромку длины прорези и щелкните в графической области, чтобы разместить размер. Нажмите . Примените отклонение формы и позиционный допуск и щелкните в графической области, чтобы разместить допуск. Нажмите . Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер. Нажмите на кромку ширины прорези и щелкните в графической области, чтобы разместить размер. Нажмите . Чтобы выбрать тип размера для применения к элементу, например "6XR", как на рисунке, см. раздел Справка SOLIDWORKS. Использование окна PropertyManager "Размер". На уровень вышеSOLIDWORKS MBD
