Управление деформируемыми компонентами (2025 SP2)

Для определения поведения компонента в сборке в MySession можно использовать команду Механические характеристики продукта . Можно классифицировать его как жесткий, деформируемый или деформированный, сохраняя единый номер детали.

Преимущества: Такой подход предоставляет пользователям SOLIDWORKS простой способ управления гибкими компонентами без прерывания рабочего процесса.

В реальных конструкциях некоторые компоненты, такие как гидравлические шланги или пружины, изначально имеют фиксированную форму, но деформируются при размещении в сборке. Проектировщикам необходим способ отслеживания этих изменений без переключения между приложениями.

Чтобы обозначить компонент как деформируемый, выполните следующие действия.
  1. Откройте сборку, сохраненную в 3DEXPERIENCE platform.
  2. В MySession выберите компонент в дереве.

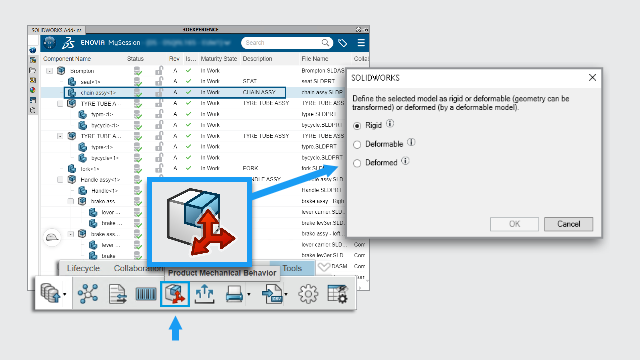

  3. На панели действий нажмите Инструменты > Механические характеристики продукта .
  4. В диалоговом окне выберите:
    Жесткий Компонент не меняет форму.
    Деформируемая Компонент может принимать различные формы в сборке.
    Деформированная Деформируемый продукт деформирует деформированный продукт.
    Нажмите Выбрать деформируемый, чтобы выбрать деформируемый продукт.
    Для деформируемой 3D-детали можно задать только деформированные 3D-детали. Для деформируемого продукта можно задать только деформированные продукты.
Если компонент отмечен как деформируемый или деформированный, он остается связанным с исходным номером детали в спецификации.
Для получения дополнительной информации о механических характеристиках продукта см. Панель действий MySession.
