Definición de conectores de resorte generales

El conector de resorte general está disponible en SOLIDWORKS Simulation Professional y en SOLIDWORKS Simulation Premium.

Puede utilizar conectores de resorte generales entre estos tipos de entidades geométricas:

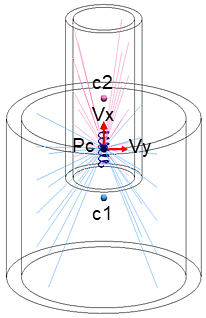

  • Caras cilíndricas concéntricas
    Dos nodos de referencia de un conector de resorte están colocados en el punto de interacción (Pc), que se encuentra en el punto medio entre los centroides (c1 y c2) de los dos cilindros. Se define la resistencia del resorte a la traslación y rotación relativas de los nodos de referencia con seis parámetros de rigidez. Un nodo de referencia del resorte se conecta a los nodos de acoplamiento de la superficie cilíndrica 1 con acoplamiento distribuido y el segundo nodo de referencia se conecta de forma similar a los nodos de acoplamiento de la cara cilíndrica 2.

  • Superficies planas no paralelas y paralelas
    Dos nodos de referencia de un conector de resorte están colocados en el punto de interacción (Pc), que se encuentra en el punto medio entre los centroides (c1 y c2) de las dos superficies planas. Una formulación de resorte general fuerza el acoplamiento distribuido entre los nodos de referencia del resorte y los nodos de acoplamiento situados en las superficies planas.

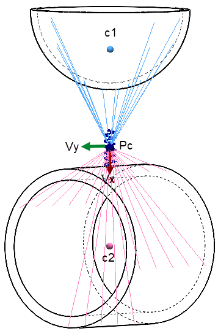

  • Superficies no planas
    Dos nodos de referencia de un conector de resorte están colocados en el punto de interacción (Pc), que se encuentra en el punto medio entre los centroides (c1 y c2) de las superficies esféricas y cilíndricas. Una formulación de resorte general fuerza el acoplamiento distribuido entre los nodos de referencia del resorte y los nodos de acoplamiento situados en las superficies.

Para cada conector de resorte general, se pueden definir hasta seis parámetros de rigidez, un sistema de coordenadas local y una fuerza de precarga por longitud de unidad.
